Хороший камин - не прост. Его устройство совершенствовалось столетиями, он - плод мысли тысяч и тысяч печников и современных научных разработок.

При покупке каминной модели в нашем интернет-магазине мы всегда рекомендуем нашим покупателям заказать профессиональный монтаж камина, так как эта работа требует строгого выполнения противопожарных норм и большого практического опыта.

На рисунках ниже - схематичное устройство камина, а на этой странице вы сможете увидеть фотографии готовых угловых каминов.

Каминные топки и инсерты

Топки

Все модели топок

Техника безопасности

Модели каминов

При монтаже топок следует строго придерживаться инструкции по монтажу и установке, прилагаемой к каждой модели топок.

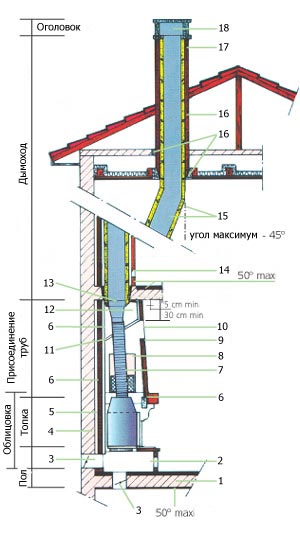

Схема устройства камина, построенного с соблюдением общих правил безопасности

Обязательный фундамент либо бетонное перекрытие;
Воздухозаборник;
Подвод свежего воздуха (минимум 50 см2);
Термоизолированная стена прилегания камина;
Вентилируемое пространство, переход воздуха конвекции;
Изоляция, усиленная листом алюминия;
Присоединительная труба, выполненная из одного из материалов:
- Чугуна толщиной от 2 мм;
- Гальванированной жести толщиной от 0.6 мм;
- Листа нержавеющей стали толщиной от 0.4 мм.
Дверца вытяжного шкафа (она дает доступ к присоединительной трубе);
Вытяжной шкаф из огнестойкого материала;
Распределительная сетка вытяжного шкафа (фиксированная в 30 см от потолка);
Отражатель вытяжного шкафа (подвесной потолок из огнестойкого материала);
Сетки распределения теплого воздуха;
Присоединительные элементы (раструбные соединения минимум 40 мм);
Усиленная теплоизоляция трубы дымохода: максимум 50°C на внешних перегородках;
Допустимые наклоны. Допустимо наличие не более двух наклонов: соответствующие углы в вертикальной плоскости не должны превышать 45° для дымоходов высотой до 5м и 20° для более высоких конструкций.
В недоступных местах температура внешней перегородки дымовой трубы не должна превышать 80°C.
Наружная часть дымохода камина должна быть изолирована от дождевой воды. Возвышение дымовых труб над кровлей должно быть:
- не менее 500 мм над плоской кровлей;
- не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1.5 м от конька или парапета;
- не менее 500 мм над расположенными рядом вентиляционными каналами;
- не ниже конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
Труба камина должна быть защищена от дождя.
