Определение тепловых потерь зданий. Нормативный метод
Тепловую энергию, бесцельно уходящую за пределы здания, называют теплопотерями.
Общие теплопотери здания слагаются из потерь теплоты через наружные стены, пол, потолок, оконные и дверные заполнения, а также из теплоты, расходуемой на подогрев холодного воздуха, поступающего в помещения через притворы окон и дверей. Приток воздуха через ограждающие конструкции здания называют инфильтрацией. Если инфильтрация незначительна, ее в расчет теплопотерь не включают.
Система печного отопления эффективно функционирует, если соблюдается уравнение теплового баланса:
СигмаQ0 = Qп + Qвн,
где СигмаQ0 — суммарные тепловые потери, Вт; Qп — теплопроизводительность печей, Вт; Qвн — теплота, поступающая в помещение от тепловыделяющих бытовых приборов, людей, а в животноводческих фермах — скота, Вт.
Теплопроизводительность печей Qп определяют из уравнения
Qп = СигмаQ0 - Qвн
Суммарные тепловые потери складываются из основных и добавочных. Основные теплопотери СигмаQ0 (СНиП 2.04.05-86) определяют путем суммирования утечек теплоты через ограждающие конструкции помещения (с округлением до 10 Вт) по формуле
СигмаQ0 = FK(tв - tн)n,
где F — расчетная площадь ограждающей конструкции, м2; К — коэффициент теплопередачи, Вт/(м2 * градусы С) (табл. 10); tв — расчетная внутренняя температура помещения, зависящая от его назначения, градусы С (приведена ниже); tн — расчетная температура наружного воздуха, градусы С (табл. 11); n — коэффициент, зависящий от ориентации наружной поверхности ограждающей конструкции и от скорости наружного воздуха.
За расчетную температуру наружного воздуха принимают среднюю температуру наиболее холодной пятидневки в данной местности
| Гражданские здания | |
| Кабинеты,; столовые, передние, спальни, коридоры | 18 |
| Туалеты | 16 |
| Кухни | 15 |
| Ванные | 25 |
| Сельскохозяйственные здания | |
| Помещение для холостых и супоросных маток | 16 |
| Помещение для поросят-отъемышей | 20 |
| Свинарник-маточник | 20 |
| Свинарник-откормочник | 18 |
| Помещение для содержания взрослой птицы | 16 |
| Помещение для птицы-молодняка. | 24 |
Добавочные теплопотери зависят от ориентации ограждающих конструкций по странам света, а также от расположения здания на открытой местности, скорости ветра в данном географическом районе и инфильтрации. В зависимости от ориентации наружных конструктивных элементов здания (стены, окна, двери) дополнительные теплопотери составляют: 10%, если они обращены на север, северо-восток и северо-запад; 5% — на юго-восток и запд.
Расход теплоты, необходимый для нагрева воздуха, поступающего в жилые помещения за счет инфильтрации (Вт), вычисляют по формуле
qв = Fпл * (tв - tна )
где Fпл — площадь пола отапливаемого помещения, м2; tна — наружная расчетная температура (средняя температура наиболее холодного периода; см. табл. 11).
При расчете общие теплопотери помещений жилых зданий следует уменьшить на величину бытовых тепловыделений Qвн, определяемых из расчета 21 Вт на 1 м2 площади пола помещений, для которых предусматривается установка печей:
Qвн = 21 * Fпл.
Таким образом, для определения расчетной тепло-производительности печи необходимо: вычислить теплопотери через ограждающие конструкции, к ним прибавить дополнительные потери теплоты, а из полученной суммы вычесть величину, характеризующую бытовые тепловыделения.
Коэффициенты теплопередачи К строительных конструкций
| конструкция | толщина конструкции, мм |
К, Вт/(м2-градусы С) |
| Кирпичная стена (на холодном растворе с внутренней
штукатуркой) толщиной: в 1 1/2 кирпича в 2 кирпича в 2 1/2 кирпича |
395 525 655 |
1,5 1,24 1,04 |
| Рубленые деревянные стены из бревен диаметром, мм: 200 240 |
160 200 |
1,02 0,85 |
| Брусчатые, деревянные стены | 150 | 1 |
| Чердачное деревянное перекрытие | 100 | 1 |
| Двойные окна | - | 2,68 |
| Двойные двери | - | 2,63 |
Климатические расчетные данные некоторых городов СССР (СНиП 2.01.01-82)
|
Температура наружного воздуха, градусы С, для расчета |
Температура наружного воздуха, градусы С, для расчета |
||||
|
1 основных теплопотерь |
инфильтрации |
Населенный пункт |
основных теплопотерь |
инфильтрации |
|
|
Абакан |
-42 |
-27 |
Киев |
||
|
Алма-Ата |
-25 |
-10 |
Кишинев |
-21 |
-10 |
|
Архангельск |
-32 |
-19 |
Кустанай |
-15 |
-7 |
|
Астрахань |
-22 |
-8 |
Ленинград |
-35 |
-22 |
|
Ашхабад |
-11 |
-2 |
Москва |
-25 |
-11 |
|
Байкит (Крас- |
-50 |
-38 |
Ново- |
-25 |
-14 |
|
ноярский край) |
сибирск |
-39 |
-24 |
||
|
Баку |
-4 |
+ 1 |
|||
|
Барнаул . |
-39 |
-23 |
Одесса |
-18 |
-6 |
|
Березники |
-35 |
-21 |
Рига |
-20 |
-9 |
|
(Пермская обл.) |
Таллинн |
-21 |
-9 |
||
|
Братск |
-43 |
-30 |
Тбилиси |
-7 |
0 |
|
Вильнюс |
-23 |
-9 |
Томск |
-40 |
-25 |
|
Владивосток |
-25 |
-16 |
Фрунзе |
-23 |
-9 |
|
Ереван |
-19 |
-4 |
Чита |
-38 |
-30 |
|
Иркутск |
-38 |
-25 |
Якутск |
-55 |
-45 |

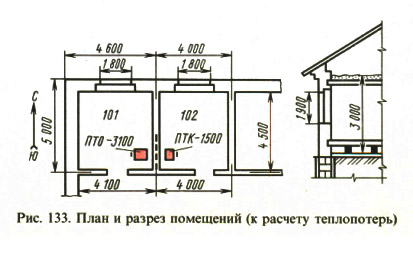

Пример. Определить теплопотери помещений (рис. 133) жилых комнат, расположенных в одноэтажном кирпичном доме. Здание находится в Литовской ССР, tн=-23градусы С. Толщина наружных стен со штукатуркой 525 мм, окна двойные. Стены ориентированы на запад и север. Размеры ограждающих конструкций приведены в табл.
Находим расчетную разность температур
tв — tн = 18 — ( -23) = 41градусы С.
Наряду с найденными потерями тепловой энергии через ограждающие конструкции определяют дополнительные затраты теплоты на подогрев инфильтра-ционного воздуха, поступающего в каждую из комнат:
в угловую (101)
q1в = Fпл * (tв — tнa)= 18,4 * [18-(-11)] = 535 Вт;
в среднюю (102)
q2в = 18 [18 - (-11)] = 522 Вт.
Определим бытовые тепловыделения Q1вн = 21Fпл для угловой и средней комнат:
Q1вн = 21 * 18,4 = 386 Вт; Q2вн = 21 * 18 = 378 Вт.
Подсчитаем необходимую теплопроизводительность печи, численно равную разности между полными тепло-потерями и бытовыми теплопоступлениями:
Q0 = (2802 + 1523 + 535 + 522) - (380 + 378) = 4618 Вт.
Округленно эта величина составляет 4600 Вт.
Из рис. 55 находим, что заданным условиям отвечает печь ПТО-4500 (с учетом допустимого колебания тепло-производительности ±15%) или ПТО-4800 (превышает ее теплопроизводительность лишь на 4,3%). При расчете следует учитывать, что фасадная стенка печи будет выходить в коридор, т. е. за пределы отапливаемого помещения. Известно, что теплоотдача этой стенки печи ПТО-4500 составляет около 1100 Вт. Таким образом, фактические теплопоступления в помещение снизятся и будут равны Qп = 4500 - 1100 = 3400 Вт.
| Конст -рукции | Размеры, мм | Пло -щадь, м2 | tв - tн | K, Вт/(м2 * С) | Основные тепло - потери Q0, Вт | Ориен -тация | Дополнительные
теплопотери |
Q0-Qд, Вт | Примечания | ||
| на стороны- света |
на ветер | прочие | |||||||||
| Угловая комната | |||||||||||
| Стена наружная | 5000 х 3000 | 15 | 41 | 1,24 | 760 | Запад | 5 | 5 | 5 | 874 | Надбавка 5% на
две наружные стены помещения К равен коэффициенту окна за вычетом коэффициента стены К полов принят по справочным данным с учетом зон |
| То же | 4600 х 3000 | 13,8 | 41 | 1,24 | 697 | Север | 10 | 5 | 5 | 835 | |
| Двойное окно | 1800 х 1900 | 3,4 | 41 | 2,68 - 1,24 = 1,44 | 195 | - | 10 | 5 | 5 | 234 | |
| Потолок | 4500 х 4100 | 18,4 | 41 х 0,9 | 0,6 | 408 | - | - | - | - | 408 | |
| Пол | 4500 х 4100 | По зонам | 41 | 11 | 451 | - | - | - | - | 451 | |
| Итого... 2802 | |||||||||||
| Средняя комната | |||||||||||
| Стена наружняя | 4000 х 3000 | 12 | 41 | 1,24 | 604 | Север | 10 | 5 | - | 695 | |
| Двойное окно | 1800 х 1900 | 3,4 | 41 | 1,4 | 195 | - | 10 | 5 | - | 224 | |
| Потолок | 4000 х 4500 | 18 | 36,9 | 0,6 | 398 | - | - | - | - | 398 | |
| Пол | 4000 х 4500 | По зонам | 41 х 0,8 = 32,8 | 6,3 | 206 | - | - | - | - | 206 | |
| Итого... 1523 | |||||||||||
Так как расчетные теплопотери помещений составляют 4600 Вт, а теплоотдача поверхностей, выходящих в отапливаемые помещения, всего 3400 Вт, то для обеспечения теплового баланса дополнительно потребуется: 4600 - 3400 = 1200 Вт, что составляет 26%, что больше 15%. Следовательно, печь ПТО-4500 не обеспечивает необходимых условий отопления.
Рассмотрим возможность использования печи ПТО-4800. Из рис. 56 можно заключить, что ее фасадная стенка намного меньше аналогичного элемента печи ПТО-4500. Эта стенка будет отдавать в коридор (при двухразовой топке в сутки) лишь 570 Вт. В отапливаемые помещения будет поступать 4800 — 570 = 4230 Вт, что меньше потребности в теплоте на 4600 — 4230 = 370 Вт. Полученная величина составляет 8% от теплопотребности. Поэтому печь ПТО-4800 может быть принята к сооружению при формировании системы печного отопления.
Однако как показывает дальнейший расчет, ПТО-4800 не покрывает тепловой нагрузки угловой комнаты, в которую будут выходить левая и задняя стенки печи. Их суммарная теплоотдача составляет: 1821 + 603 = 2424 Вт.
Потребность в теплоте угловой комнаты 2800 Вт, что на 13% меньше необходимой. Если учесть, что часть теплоотдающих стенок будет закрыта перегородками, то становится очевидным необходимость поиска другого решения.
Возможны следующие варианты: выбор печи большей теплопроизводительности или установка в каждой комнате по одной печи. Рассмотрим первый вариант. Выбираем печь ПТО-5300. Стенка, выходящая в коридор, снизит теплопоступления до 5300 — 1200 = 4100 Вт. Две стенки печи, которые будут выходить в угловое помещение, как и в предыдущем случае, не смогут его отопить.
Во втором варианте выбираем две печи: ПТО-3100 (для угловой комнаты) и ПТК-1700 (для средней). Это решение приводит к снижению массы отопительной системы: масса печи ПТО-5300 - 4000 кг; масса печи ПТО-3100-— 1880 кг и ПТК-1700 —530 кг; в сумме они составляют 2410 кг, что на 1600 кг меньше.
