Печь из кирпича своими руками

Оглавление:

• Кухонный очаг №1
• Печь №2
• Печь №3
• Печь №4
• Печь №5
• Печь №7
• Печь №8
• Печь №9
• Печь №10

Кухонный очаг №1

Кухонный очаг с закрытым шестком, водогрейной коробкой, духовым шкафом, чугунной плитой с внутренней поверхностью нагрева каналов 16,32 м2. Печь находится, в эксплуатации с 1935 годамая месяца на ст. Эйхе Томской ж. д.

Размеры кирпича:

• a) без шва 250 х 125 х 65 мм.
• в) со швом 250 х 130 х 70 мм

Обозначение:

1. Топочных дверок 1 шт. размером 250 х 250 мм.
2. Поддувальных дверок 1 шт. размером 200 х 130 мм.
3. Дверки плиты железные 1 шт. размером 630 х 400 мм.
4. Колосниковая решетка 1 шт. размером 250 х 250 мм.
5. Плита чугунная 1 шт. размером 710 х 400 мм.
6. Водогрейная коробка 1 шт. размером 400 х 500 х 250 мм.
7. Листовое железо 1 шт. размером 800 х 450 мм.
8. Листовое железо 1 шт. размером 800 х 450 мм.

Печь №2

Комнатная обогревательная с внутренней поверхностью нагрева каналов 16,57 м2.

Печные приборы:

1. Дверка топочная чугун. 1 шт. размер 250 х 250 мм;
2. Дверка поддувальная 1 шт. размер 200 х 130 мм;
3. Колосниковая решетка 1 шт. размер 250 х 250 мм;
4. Прочищальных дверок 1 шт. размер 130 х 130 мм;
5. Задвижек 1 шт. размером 270 х 140 мм.

Печь №3

Размеры кирпича:

• a) без шва 250 х 125 х 65 мм.
• в) со швом 250 х 130 х 70 мм

Печные приборы:

1. Дверка топочная чугун. 1 шт. размер 250 х 250 мм;
2. Дверка поддувальная 1 шт. размер 200 х 130 мм;
3. Колосниковая решетка 1 шт. размер 250 х 250 мм;
4. Дверка железная 1 шт. размер 250 х 350 мм;
5. Плита чугунная 1 шт. размером 710 х 400 мм.
6. Задвижек 3 шт. размером 270 х 140 мм.

Внутренняя поверхность нагрева каналов печи 14,80 м2.

Печь №4

Отопительная комнатная двухярусная печь с одной топкой с внутренней поверхностью нагрева каналов 34,66 м2.

Размеры кирпича:

• a) без шва 250 х 125 х 65 мм.
• в) со швом 250 х 130 х 70 мм

Печные приборы:

1. Топочных дверок 1 шт. размером 250 х 250 мм.
2. Поддувальных дверок 1 шт. размером 130 х 130 мм.
3. Колосниковая решетка 1 шт. размером 250 х 250 мм.
4. Прочищальных дверок 6 шт. размер 130 х 130 мм;
5. Задвижек 3 шт. размером 270 х 140 мм.

Печь №5

Отопительная комнатная с внутренней поверхностью нагрева каналов 5,70 м2. Находится в эксплуатации с 1936 года апреля месяца, на ст. Эйхе Томской железной дороги.

Размеры кирпича:

• a) без шва 250 х 125 х 65 мм.
• в) со швом 250 х 130 х 70 мм

Печные приборы:

1. Дверка топочная чугун. 1 шт. размер 250 х 250 мм;
2. Дверка поддувальная 1 шт. размер 200 х 130 мм;
3. Колосниковая решетка 1 шт. размер 250 х 250 мм;
4. Задвижка 1 шт. размер 270 х 140 мм;
5. Прочищальные дверки 3 шт. размером 130 х 130 мм.

Печь №7

Отопительная комнатная печь с внутренней поверхностью нагрева каналов 24,40 м2.

1. Дверка топочная чугун. 1 шт. размер 250 х 250 мм;
2. Дверка поддувальная 1 шт. размер 200 х 130 мм;
3. Колосниковая решетка 1 шт. размер 250 х 250 мм;
4. Задвижка 1 шт. размер 270 х 140 мм;
5. Прочищальные дверки 3 шт. размером 130 х 130 мм.

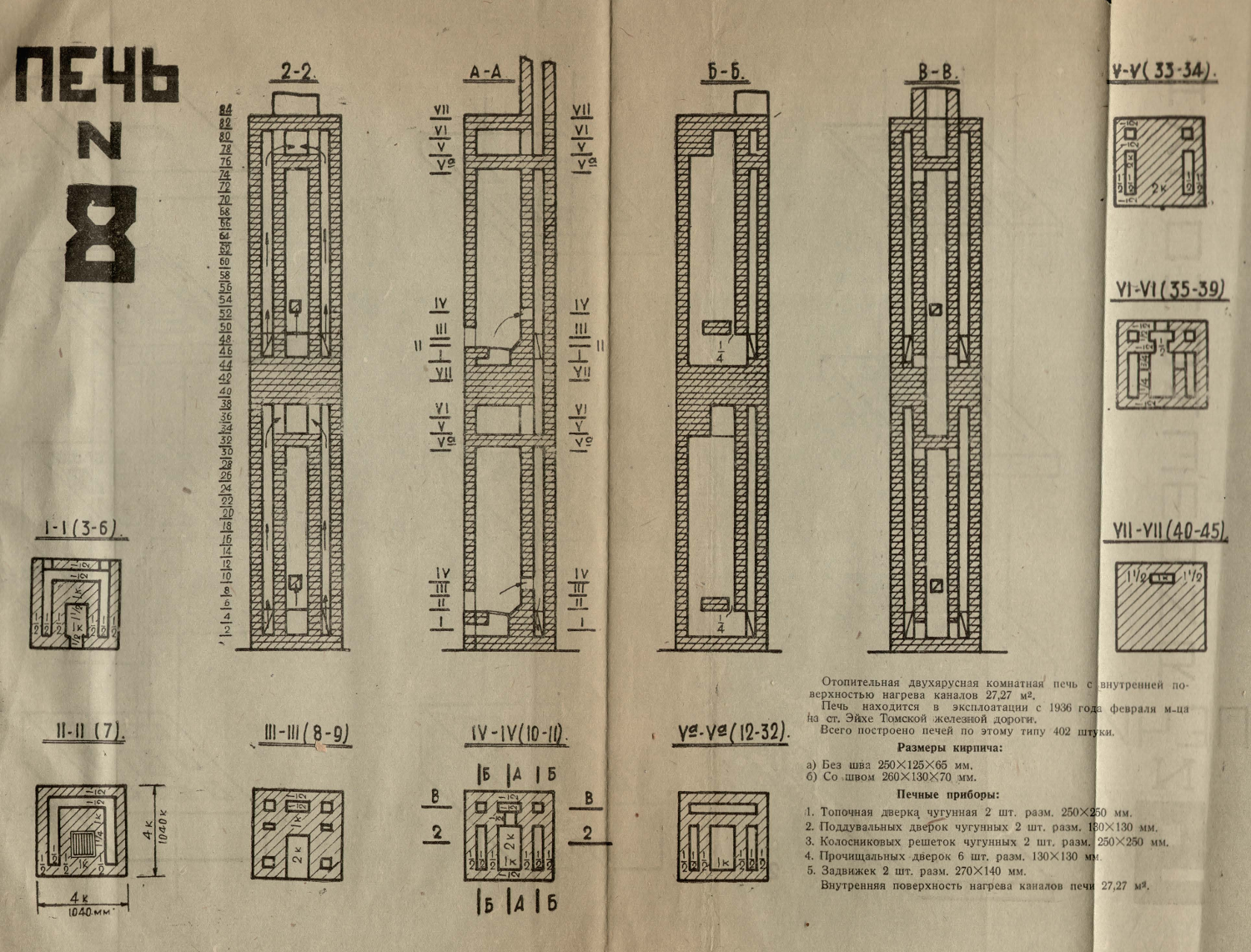

Печь №8

Отопительная двухярусная комнатная печь с внутренней поверхностью нагрева каналов 27,27 м2. Печь находится в эксплуатации с 1936 года февраля месяца, на ст. Эйхе Томской железной дороги. Всего построено печей по этому типу 402 шт.

Размеры кирпича:

• a) без шва 250 х 125 х 65 мм.
• в) со швом 250 х 130 х 70 мм

Печные приборы:

1. Дверка топочная чугун. 2 шт. размер 250 х 250 мм;
2. Поддувальных дверок чугунных 2 шт. размером 130 х 130 мм.
3. Колосниковых решеток чугунных 2 шт. размером 250 х 250 мм.
4. Прочищальных дверок 6 шт. размер 130 х 130 мм;
5. Задвижек 2 шт. размером 270 х 140 мм.

Печь №9

Отопительная комнатная печь с внутренней поверхностью нагрева каналов 15,77 м2. Печь находится в эксплуатации с 1936 года февраля месяца, на ст. Эйхе Томской железной дороги.

Печные приборы:

1. Дверка топочная 1 шт. размер 250 х 250 мм;
2. Дверка поддувальная 1 шт. размером 250 х 130 мм.
3. Колосниковая решетка 1 шт. размером 250 х 250 мм.
4. Прочищальная дверка 1 шт. размер 130 х 130 мм;
5. Задвижка 1 шт. размером 270 х 140 мм.

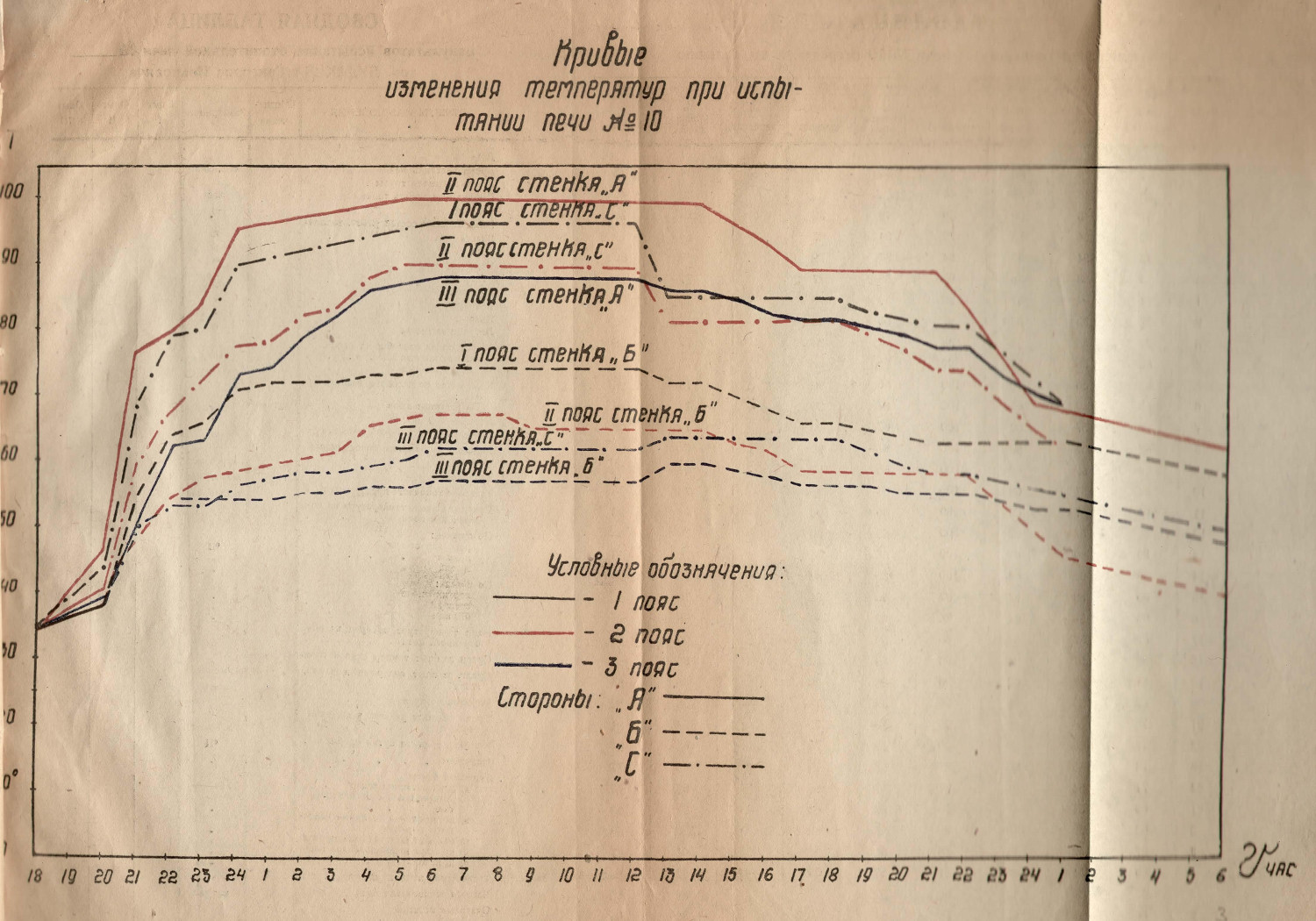

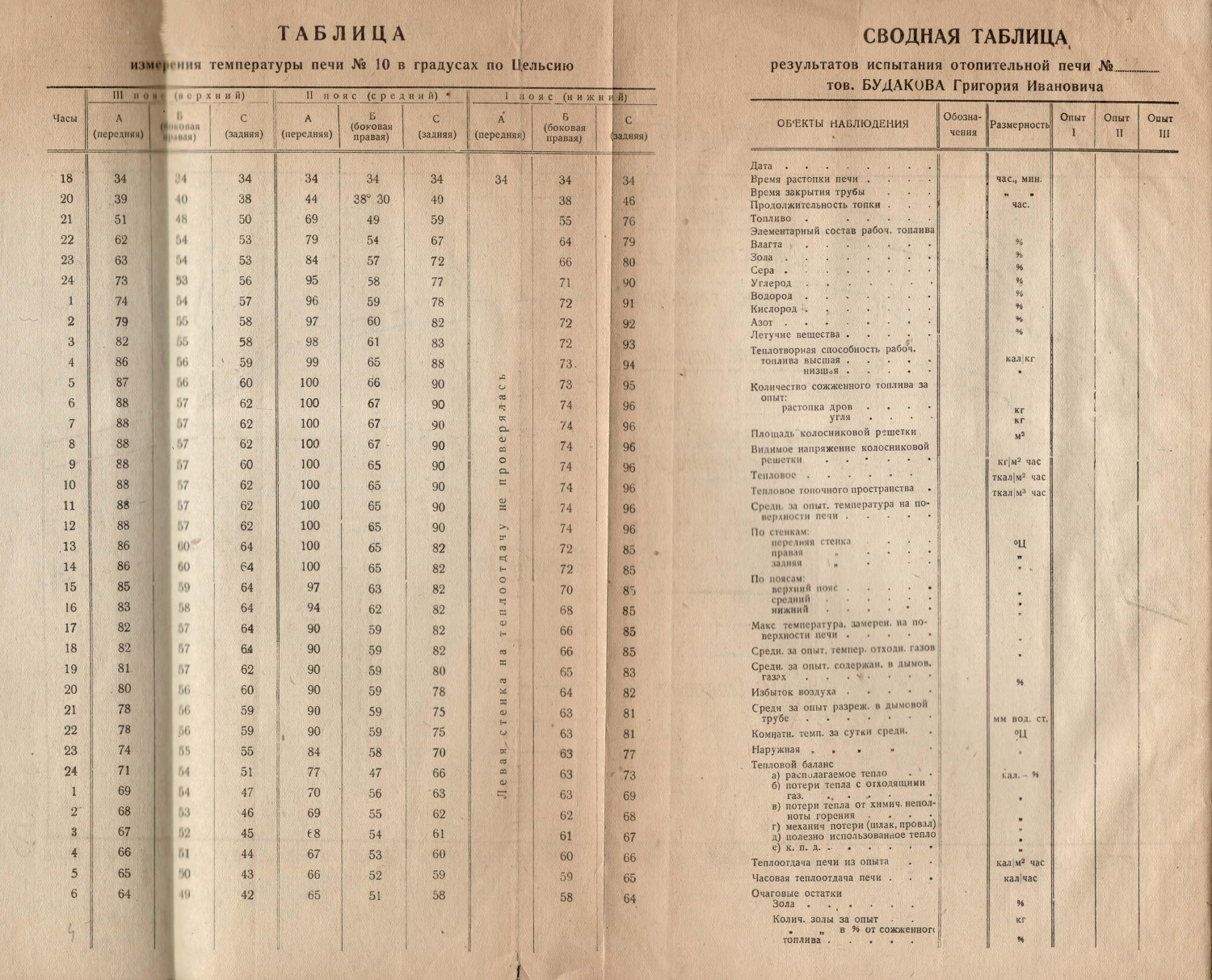

Печь №10

Отопительная комнатная печь с внутренней поверхностью нагрева каналов 12,4 м2. Печь находится в эксплуатации с 1936 года февраля месяца, на ст. Эйхе Томской железной дороги.

Печные приборы:

1. Дверка топочная 1 шт. размер 250 х 250 мм;
2. Дверка поддувальная 1 шт. размером 250 х 130 мм.
3. Колосниковая решетка 1 шт. размером 250 х 250 мм.
4. Прочищальные дверки 3 шт. размер 130 х 130 мм;
5. Задвижка 1 шт. размером 270 х 140 мм.
