Садовый фонтан

Небольшой дворик или тихий уголок сада можно волшебным образом преобразить с помощью фонтана. Вода тихо журчит, вытекая изо рта маски, прикрепленной к кирпичной стене с аркой, затем миниатюрным водопадом сбегает по паре плиток, выступающих из стены, и, наконец, стекает в бассейн. Если вам нравится успокаивающий вид и звук падающей воды, этот потрясающий проект специально для вас.

Вода задает настроение

Фонтаны, водные каскады и водопады всегда великолепно смотрятся в саду — звук и вид бегущей и падающей в бассейн воды зачаровывает и расслабляет. Такой фонтан — традиционный элемент строгого классического сада, но он также идеально подойдет для любого современного сада. Преимущество этого проекта в том, что он представляет собой отдельную постройку, однако большинство таких фонтанов создают, устанавливая маску на уже существующую стену, что требует подвода к стене водопровода и электричества, а это уже довольно сложная инженерная работа. В этом проекте готовая стена вам не понадобится (однако вы можете построить этот фонтан перед стеной), а трубы скрыты в полости позади конструкции. Возможно, вам захочется изменить форму постройки (уменьшить ее или сделать квадратной) или же добавить декоративные детали, например плитку с рисунком. Вы можете использовать другую маску: мы выбрали довольно характерный персонаж, но вы можете взять что-либо нейтральное, например львиную голову. Или даже самостоятельно изготовить маску из глины либо меди.

Расположение шаблона Вид спереди.
	Шаблон (передняя стенка снята) Фанера (690 х 345 х 6 мм) Планки (193 х 35 х 22 мм) Плитка (для создания эффекта водопада) Резервуар Фундамент

Материалы для стены, фонтана и резервуара высотой 1,47 м, шириной 948 мм и глубиной 805 мм
* Кирпичи: 205 шт.
* Плитка: 24 шт. длиной 245 мм, шириной 152 и толщиной 10 мм
* Строительный раствор; 1 часть (25 кг) цемента на 4 части (100 кг) песка
* Штукатурная смесь; 1 часть (25 кг) цемента и 4 части (100 кг) крупного песка
* Дерево; 10 брусков длиной 193 мм, шириной 35 и толщиной 22 мм (перемычки для шаблона); 1 доска длиной 446 мм, шириной 35 и толщиной 22 мм (штангенциркуль)
* Фанера; 2 листа длиной 690 мм, шириной 345 и толщиной 6 мм (для шаблона)
* Гвозди; 20 шт. по 40 мм
* Армированная пластиковая труба; 4 м диаметром 50 мм (для защиты электрического кабеля и гибкого водного шланга)
* Небольшой подводный насос
* Гибкий водный шланг из пластика; 2 м (надевается на насос и пропускается через пластиковую армированную трубу диаметром 50 мм)
* Маска высотой 215—290 мм
* Водостойкая пропитка; 1 л

Инструменты
* Измерительная рулетка, правило и кусок мела
* Ножовка для резки трубы
* Тачка и ведро
* Совковая лопата и лист фанеры или бетономешалка
* Кельма каменщика и расшивка
* Кирка каменщика и кувалда с короткой ручкой
* Зубило с защитой для рук
* Спиртовой уровень
* Пила
* Лобзик
* Столярный молоток

Садовый фонтан

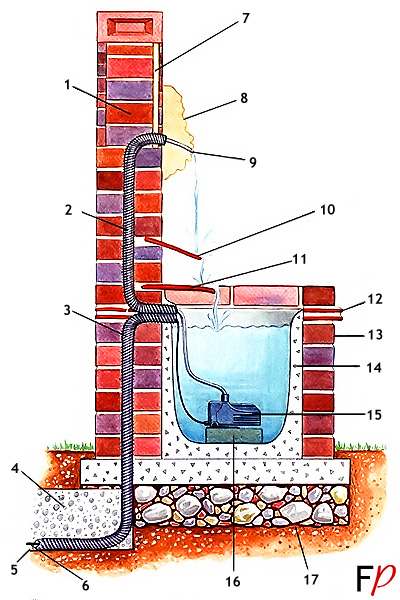

Садовый фонтан Вид в поперечном разрезе.

Арка выложена кирпичами, нарубленными до длины 150 мм, и окружена кирпичной кладкой Армированная пластиковая труба (диаметр 50 мм. Служит для защиты трубы, подводящей воду.) Армированная пластиковая труба (служит для защиты электрического кабеля) Защита армированной трубы (выкопайте ров шириной 200 мм и глубиной 300 мм, уложите в него трубу и засыпьте слоем щебня или гравия толщиной 200 мм) Труба залегает на глубине примерно 300 мм Электрический кабель Передняя часть арки отштукатурена раствором, поверхности которой придали рельефную фактуру Настенная маска (высота 215 - 290 мм. Размер маски не имеет большого значения, однако выбирайте маску высотой не менее 200 мм, так как в противном случае она будет слишком мала. Цвет и форма маски зависит только от ваших предпочтений.) Труба для подвода воды (ведет к насосу) Плитка для скатывания воды Эта плитка так же скрывает от глаз расположение под ней трубы Элемент, выложенный из плитки Резервуар Кирпичная кладка (отштукатуренная изнутри) Насос Фундамент Кирпич

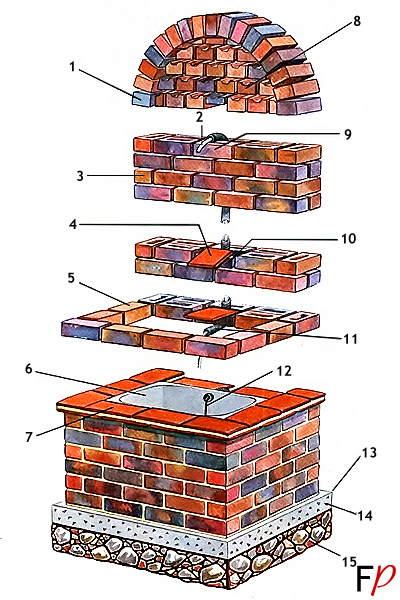

Садовый фонтан Перспективное изображение по частям.

Укладывайте кирпичи арки так, чтобы они были направлены в ее центр, а промежутки между ними были одинаковыми Труба для подвода воды Стена толщиной в кирпич Плитка для скатывания воды Кирпичи, уложенные на постель желобом вниз Резервуар Плитка (два ряда декоративной плитки уложены так, чтобы плитки второго ряда перекрывали швы между плитками первого ряда) Арка, заполненная кирпичами длинной 150 мм В нужных местах ширина кирпичей уменьшена, чтобы освободить место для провода армированной пластиковой трубы (диаметр 50 мм) Кирпич, срезанный по высоте для того, чтобы можно было установить плитку Труба выходит из стены под плиткой, поэтому она скрыта от глаз Фундамент (970 х 880 мм) Бетон (толщина слоя 85 мм) Щебень (толщина слоя 135 мм)

Шаг за шагом: СТРОИТЕЛЬСТВО САДОВОГО ФОНТАНА

	Задняя стенка (позади кирпичной коробки выложите вторую стенку) Перевязка (стройте стену по схеме цепной перевязки)

1

Выберите часть патио с надежным фундаментом (см. с. 27) или же заложите ровный фундамент из слоя щебня толщиной 135 мм и слоя бетона толщиной 85 мм. Разметьте границы кладки. Постройте резервуар в виде простой кирпичной коробки со второй стенкой у задней части, в которой будут проходить трубы. Подрежьте кирпичи до необходимого размера, чтобы разместить в стене армированную пластиковую трубку, внутри которой проходит электрический кабель.

	Трубы (встройте в стену 2 армированные трубы - одну для подвода воды, а другую для электрического кабеля) Плитки верхнего ряда (уложите поверх стенки два ряда плитки) Ряды (уложив несколько рядов кирпича, удалите излишки раствора и выполните расшивку швов)

2

Уложите шесть рядов кирпича. Затем два ряда плитки на слой раствора толщиной 10 мм. Соблюдайте перевязку швов, как показано на картинке, и старайтесь как можно реже резать плитку. Если плитка имеет неровную поверхность, укладывайте нижний ряд вогнутой стороной вверх, а верхний — вогнутой стороной вниз. Установите армированную трубу, в которой будет проходить трубка для подвода воды.

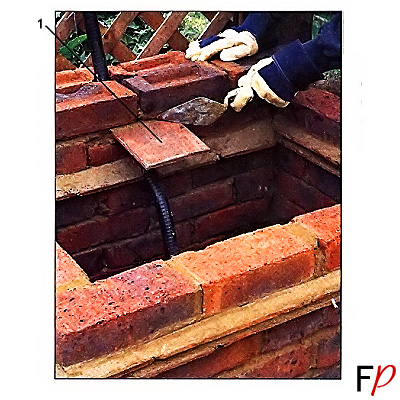

	Плитка, на которую падает вода (расстояние, на которое выступают плитки, и их угол наклона влияют на внешний вид водопада. Прежде чем начинать строительство, попробуйте различные варианты расположения плиток под маской, установив их и пустив воду. Выберите тот вариант, который понравится и снимите размеры.)

3

Чтобы завершить кладку резервуара, уложите ряд кирпича (желобом вниз) по его периметру. Сформируйте шов между кирпичами и плиткой, придав ему скошенную форму. Укрепите плитку, на которую будет падать вода, в задней стенке. Продолжайте строительство задней стенки, подрезая в нужных местах кирпичи для установки трубы для подвода воды. Чтобы добиться наилучшего результата, сверяйтесь с иллюстрациями.

	Шаблон (изготовлен из фанеры или отходов пиломатериалов) Штангенциркуль (с помощью штангенциркуля начертите полуокружность радиусом 345 мм)

4

Завершите строительство задней стенки, установив вторую плитку для стока воды, и выведите конец подводящей воду трубы наружу. Изготовьте деревянный шаблон для выкладывания арки: штангенциркулем очертите на фанере полукруги радиусом 345 мм (см. с. 37—38). Вырежьте детали шаблона лобзиком. Соедините детали так, как указано на с. 110—115 в проекте «Стенная ниша в стиле Тюдор с аркой».

	Арка (выложите арку, укладывая кирпичи на ребро) Шаблон (установите шаблон, выровняв его с помощью подложенных деревянных брусков) Кирпичи арки (чтобы расположить кирпичи на равных расстояниях друг от друга, воспользуйтесь куском плитки)

5

Установите шаблон на небольшие бруски и сначала попрактикуйтесь выкладывать кирпичи арки без раствора, чтобы рассчитать их положение. Когда вы обретете уверенность, уложите каждый кирпич на толстый слой раствора, чтобы швы имели клинообразную форму, и, постукивая по кирпичу, установите его на нужное место. Если вам нужно будет сделать серьезные поправки, лучше переложите кирпич заново на свежий раствор. Удалите шаблон, вынув из-под него деревянные бруски.

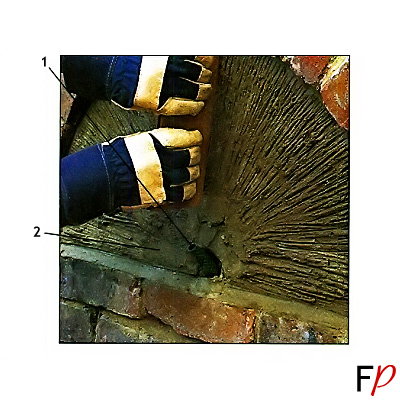

	Труба (во время выполнения штукатурных работ вокруг подводящей воду трубы будьте осторожны, чтобы труба не ушла обратно в стену) Штукатурные работы (покройте нишу арки раствором и нанесите рельефную фактуру с помощью отрезка доски)

6

Выложите заднюю стенку арочной ниши укороченными кирпичами, укладывая их тычками наружу. Оставьте конец подводящей воду трубки торчать наружу посередине нижней границы арки. Оштукатурьте нишу арки раствором и нанесите рельефную фактуру с помощью доски. Оштукатурьте внутреннюю поверхность резервуара бетоном, замешанным на крупном песке, дайте просохнуть и нанесите гидроизолирующее покрытие. Спустя несколько дней прикрепите к стене маску и установите насос.

ПОЛЕЗНЫЙ СОВЕТ

Некоторые из кирпичей, окружающих трубу для подвода воды, придется рубить вдоль, однако для остальных будет достаточно просто отбить угол кирпича молотком.
