ПЕЧЬ ПТД-3700/3000

Конструктивные параметры

печь двухъярусная толсто-стенная;
конвективная система надтопочной части — колпаковая;
второй ярус содержит воздушную камеру;
масса ярусов: первого 2640 кг, второго 1640 кг;
вид отделки — штукатурка.

Функциональные параметры

При однократной топке первого яруса
Q¹_п.д = 2450 Вт;
Q¹_п.у = 2500 Вт;
Q¹_п.а = 2550 Вт;
M¹_д = 6,6;
M¹_у =0,55;
M¹_а = 0,45;
Z¹_д = 1,25 ч;
Z¹_у = 1,9 ч;
Z¹_а = 2,5 ч;
η¹_д = 0,65;
η¹_у = 0,66;
η¹_а = 0,7;

второго яруса
Q¹_п.д = 2000 Вт;
Q¹_п.у = 2100 Вт;
Q¹_п.а = 2200 Вт;
M¹_д = 0,65;
M¹_у = 0,5;
M¹_а = 0,4;
Z¹_д = 1,25 ч;
Z¹_у = 1,9 ч;
Z¹_а = 2,5 ч;
η¹_д = 0,65;
η¹_у = 0,68;
η¹_а = 0,7.
При двукратной топке первого яруса:
Q²_п.д = 3600 Вт;
Q²_п.у = 3700 Вт;
Q²_п.а = 3800 Вт;
M²_д = 0,2;
M²_у = 0,17;
M²_а = = 0,15;
η²_д = 0,66;
η²_у = 0,68;
η²_а = 0,7;

второго яруса:
Q²_п.д = = 3000 Вт;
Q²_п.у = 3200 Вт;
Q²_п.а = 3300 Вт;
M²_д = 0,23;
M²_у = 0,2;
M²_а = 0,18;
η²_д = 0,65;
η²_у = 0,67;
η²_а = 0,68.

Продолжительность топочных процессов для первого и второго ярусов:

Z¹_д = 1,25 ч;
Z¹_у = 1,6 ч;
Z¹_а = 2,5 ч;
Z²_д = 2,5 ч;
Z²_у = 3,2 ч;
Z²_а = 5,0 ч.

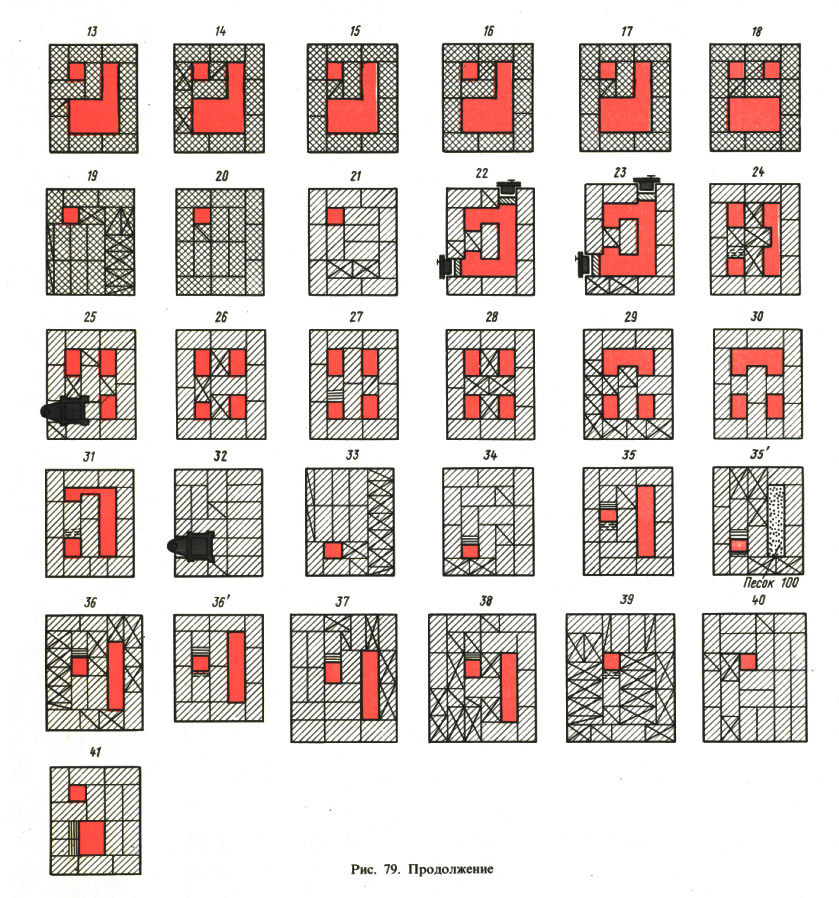

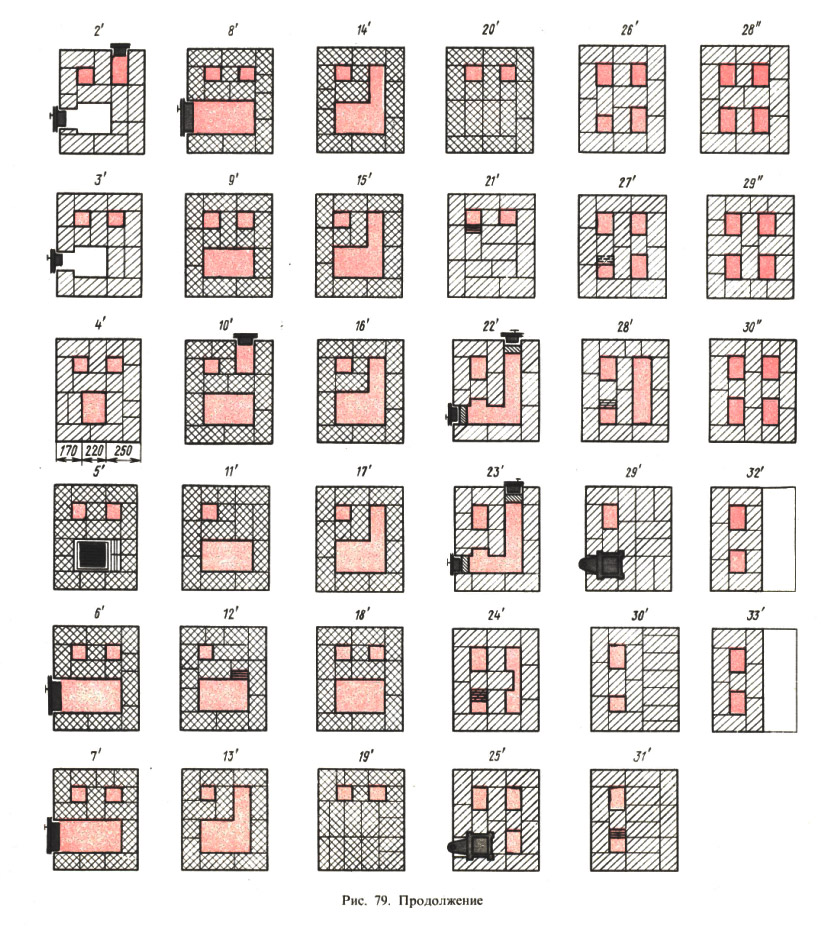

Печь ПТД-3700/3000 (рис. 80) состоит из двух печей (ярусов), конструкции которых идентичны. Конвективная система — бесканальная. Размеры каждой печи 1150 х 640 х 2380 мм. Между первым и вторым ярусом выполняется кирпичная выкладка (воротник 3), которая служит фундаментом печи второго этажа.



Рассмотрим функциональную схему каждого яруса. Из топливника / горячие газы поступают в раздаточный коллектор 2. Продолжая свой путь, продукты сгорания опускаются вниз до уровня перекрытия топливника и через сборный коллектор 5 поступают в канал дымовой трубы 4. Дымовая труба нижнего яруса проходит в корпусе печи второго этажа, в результате чего теплопроизводительность верхнего яруса несколько меньше нижнего. Печь второго этажа снабжена автономной дымоотводящей системой, функционирующей независимо от нижнего яруса.

Печь ПТД-3700/3000 благодаря простому устройству и четкой схеме движения дымовых газов получила широкое распространение в сельском строительстве и коттеджах загородных жилых зон. Наиболее эффективна работа печи на тощих каменных углях и антраците.

При сооружении печи ПТД-3700/3000 следят за тщательностью кладки дымовой трубы нижнего яруса, так как даже небольшие неплотности в стене, разделяющей обе трубы на втором этаже, могут привести к пропуску продуктов сгорания в колпак верхней печи. В результате помещения верхнего этажа окажутся загазованными. Недостаточная плотность дымовой трубы в пределах второго этажа приводит также к бесполезной утечке теплоты в атмосферу из прогретого массива верхнего яруса даже при полностью закрытых задвижках.

Расход материалов
