Кухонная плита ОК-3500 с обогревательным щитком и подтопком

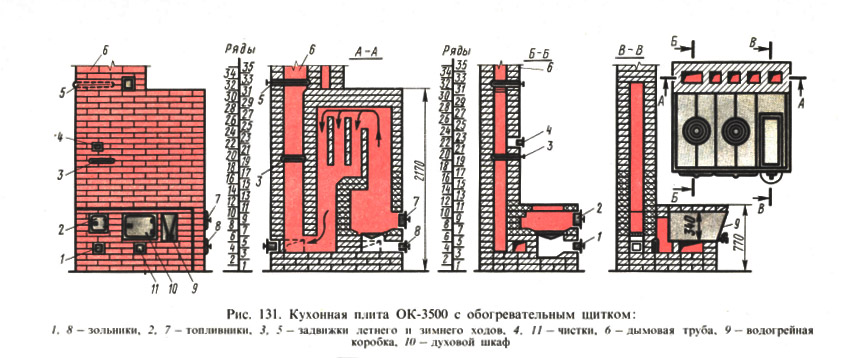

Обогревательный щиток, по которому циркулируют дымовые газы, вышедшие из кухонного очага, в значительной мере повышает эффективность сжигания топлива. На рис. 131 приведены чертежи комбинированной плиты ОК-3500 со щитком, расположенным у ее задней стены. Теплопроизводительность печи 3500 Вт.

Топливник плиты допускает сжигание любого кускового твердого топлива. Плита ОК-3500 приспособлена для эксплуатации в летнем и зимнем режимах, т. е. с использованием теплоты отходящих газов для обогрева помещения или с отводом продуктов сгорания, минуя щиток, в атмосферу.

Функциональная схема плиты, работающей в зимнем режиме, следующая. Продукты сгорания из топливника 2 направляются к духовому шкафу 10, огибают его, приближаясь к водогрейной коробке 9, и поступают в щиток, у которого задвижка летнего хода 3 закрыта, а задвижка 5 зимнего хода открыта. Горячие газы, поступающие из плиты, циркулируют по каналам щитка, после чего направляются через дымовую трубу 6 в атмосферу.

Теплопроизводительность щитка, работающего на отходящих газах, не превышает 550 Вт. Исходя из этого, развивать его поверхность тепловосприятия свыше поверхности трех каналов не целесообразно. В тех случаях, когда теплопроизводительность щитка, работающего на отходящих газах, недостаточна, дополнительно используют топливник 7 (подтопок), встроенный в щиток.

Теплопроизводительность щитка с подтопком достигает 2250 Вт. Наличие подтопка 7, размещенного в щитке, дает возможность существенно повысить обогрев помещения без увеличения размеров печного устройства, а также отапливать его независимо от процессов приготовления пищи. В летнее время, когда излишние теплопоступления нежелательны, щиток отключают от плиты, направляя газы в дымовую трубу.
