ПЕЧЬ ПТД-4400/3500

Конструктивные параметры

печь двухъярусная, толстостенная;
конвективная система — многооборотная, последовательная, состоит из двух печей ПТО-3900;
масса каждого яруса — 2500 кг (без воротника);
дымоход первого яруса проходит через второй;
размеры сечения дымоходов — 130 х 250 мм;
каждый ярус оснащен отдельным топливником;
труба — насадная.

Функциональные параметры

При однократной топке

первого яруса
Q¹_п.д = 2900 Вт;
Q¹_п.у = 3000 Вт;
Q¹_п.а = 3200 Вт;
M¹_д = 0,6;
M¹_у = 6,5;
M¹_а = 0,4;
η¹_д = 0,7;
η¹_у = 0,7;
η¹_а = 0,75;

второго яруса
Q¹_п.д = 2300 Вт;
Q¹_п.у = 2300 Вт;
Q¹_п.а = 2500 Вт;
M¹_д = 0,7;
M¹_у = 0,67;
M¹_а = 6,5;
η¹_д = 0,7;
η¹_у = 0,7;
η¹_а = 0,75.

При двукратной топке первого яруса
Q²_п.д = 3500 Вт;
Q²_п.у = 3600 Вт;
Q²_п.а = 3700 Вт;
M²_д = 0,2;
M²_у = 0,17;
M²_а = = 6,15;
η²_д = 0>68;
η²_у = 0.68;
η²_а = 0,72;


второго яруса
Q²_п.д = 4400 Вт;
Q²_п.у = 4500 Вт;
Q²_п.а = 4600 Вт.
Другие показатели аналогичны показателям первого яруса.

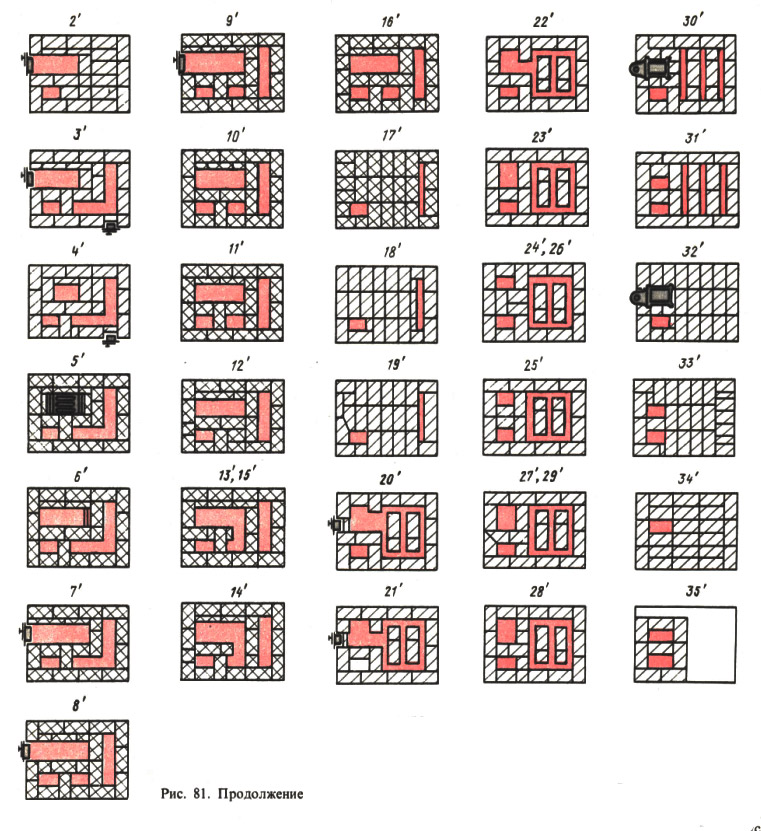

Печь ПТД-4400/3500 (рис. 81) относится к печам, устанавливаемым в усадебных домах с расположением помещений в двух уровнях. Узкий топливник позволяет в ней эффективно сжигать короткопламенные угли. Свод печи хорошо прогревается благодаря низко расположенным боковым хайлам, что способствует полному сгоранию топлива. В печи второго этажа топливник смещен влево для пропуска дымохода второго этажа. На рис. 81 приведены разрезы и все порядовки печи первого и второго этажей.

Расход материалов
