Чугунные печи и камины. Конструкция и порядок установки.

Говоря о чугунных отопительных приборах, люди могут иметь в виду два варианта их исполнения: отопительный прибор, полностью выполненный из чугуна или имеющий только чугунную топку.

Самая простая чугунная печь представляет собой контейнер, установленный на ножках и полностью изготовленный из чугуна. В нижней части имеется ящик для сбора золы, над которым размещаются колосники. В сам корпус встроен воздухозаборник, подающий воздух к месту горения топлива. У разных производителей он находится в различных местах. Топка может быть либо чисто чугунной, либо футерованной изнутри шамотным кирпичом. Последняя прослужит существенно дольше и изначально предусматривает возможность ремонта.

Горячий воздух отводится по расположенным внутри конструкции конвективным трубам. В некоторых моделях отведение воздуха происходит с использованием встроенного вентилятора. Завершается конструкция (если это предусмотрено) шибером, над которым размещается крепление для установки дымохода.

На лицевой части чугунной печи размещается дверка топливника. Практически у всех современных моделей она оснащается стеклянной вставкой из специального жаропрочного стекла.

Установка устройства выполняется в непосредственной близости от дымовыводящего канала, имеющегося в помещении. Как правило, из чугунной печи дымоходы выводятся вертикально из их задней или верхней поверхности. Первый вариант позволяет скрыть дымоход фальшстеной и повышает эстетику конструкции. Чугунные отопительные приборы не требуют облицовки, но допускают её выполнение, если этого хочет владелец.

Чугунная печь должна жёстко крепиться к полу. Это одно из требований пожарной безопасности. Расположенная в непосредственной близости от чугунной печи стена помещения также защищается. Чаще всего она выкладывается керамической плиткой. Полы в месте установки печи тоже требуют негорючего покрытия.

Сегодня торговые организации и производители предлагают отопительные приборы из чугуна имеющие корпуса, изготовленные в двух вариантах:

• Цельный корпус, представляющий собой литую чугунную конструкцию из нескольких элементов, которые скреплены между собой специальными герметиками, изготовленными на термостойкой основе;
• Комбинированный корпус - выполнен из чугуна, обложенного керамической плиткой.

Современные чугунные печи многофункциональны, поэтому достаточно легко подобрать модель, необходимую именно вам. Будь то печь длительного горения, с водяным контуром или двухслойными стенками.

Очень актуальны и востребованы конструкции с водяным контуром. Они пользуются повышенным спросом у владельцев загородных домов, пожелавших оборудовать их котлом с удобной и простой установкой. Подключив такую печь в систему отопления можно обогреть весь дом. Для оптимального прогрева вода заливается и в двойные стенки печи для того, чтобы прогреть её лучше.

Конструкция камина с чугунной топкой

Практика показывает, что закрытая топка чугунного камина безопаснее открытой. Особенно актуально это в семьях с маленькими детьми.

Закрытая топка из чугуна – это камера для сжигания дров, одна из стенок которой представляет собой остеклённую герметичную дверку. Существуют варианты дверок, открывающиеся в сторону и вверх (дверка уходит под облицовку камина). Последний вариант позволяет эксплуатировать камин, как с закрытой, так и с открытой топкой. Воздух в камеру поступает через зольник, который расположен под топливником. А дым выводится через трубу, смонтированную в её верхней части.

Монтаж чугунной топки включает минимум операций: для неё возводится основание, затем выполняется декоративная облицовка.

Преимущества закрытых топок:

Более высокие КПД, особенно в тех случаях, когда конструкция имеет специальные накопители тепла;

Широчайший выбор моделей;

Гарантия качества от производителя;

Длительные сроки эксплуатации;

Безопасность в пожарном отношении;

Такая конструкция более дёшева, чем её аналог, выполненный из кирпича;

Простой монтаж, не предусматривающий выполнения «мокрых» работ.

Минусы:

• Плохой обзор огня, особенно в моделях эконом - класса;
• Стекло в дверце требует постоянной чистки;
• Достаточно высокая цена качественных топок, особенно предлагаемых в комплекте с порталом;
• Стандартный цвет всех топок – чёрный. Его изменение (за счёт дополнения серебряной, позолоченной или латунной рамкой) обойдётся вам в круглую сумму.

Установка и монтаж камина, имеющего чугунную топку

Рассмотрим технологию сооружения камина, оснащённого чугунной топкой, встроенной в его конструкцию. Размеры и форма помещения, в котором планируется установка камина, наряду с предпочтениями заказчика, подсказывают выбор наиболее оптимальной конструкции и формы будущего камина. А вопросы с его отделкой решаются с дополнительным учётом специфических технологических аспектов.

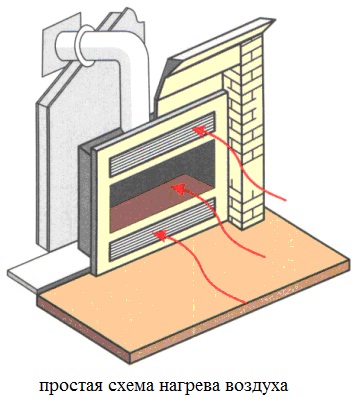

Каминные чугунные топки часто именуются каминными вставками и кассетами. Конструкция камина, основу которого составляет каминная вставка, изначально подразумевает дополнительное использование тепла его раскалённых стенок, которое через специальные отверстия, имеющиеся в верхней части каминного портала и в шестке, передаётся воздуху обогреваемого помещения. Воздух, циркулируя внутри конструкции, между слоем изоляции и стенками топки, нагревается и только после этого выходит в расположенное наверху в куполе камина вентиляционное отверстие.

Выбрав место установки, изготавливают основание. Так как конструкция камина подобной конструкции имеет относительно небольшую массу, основание под указанный камин (его под) выполняется как армированная металлом цементная стяжка по слою гидроизоляционного материала, который укладывается непосредственно на пол. Толщина стяжки 10 – 15 миллиметров. Данное утверждение справедливо для всех типов полов, кроме плавающих. Если существует необходимость, то кроме гидроизоляции укладывается и теплоизоляционный слой. Основание выполняется из цементнопесчаного раствора.

Собственно постамент для установки кассеты проще всего изготовить из газобетонных блоков, которые собираются на специальном клее, либо на том же растворе, из которого выполнялось основание. Они достаточно прочны, хорошо обрабатываются и легче кирпича. Придать им необходимую форму можно обычным ножом, рашпилем и ножовкой. На заключительном этапе газобетон необходимо будет облицевать или оштукатурить. Цокольную часть постамента, так называемый портальный порог, рекомендуется выполнять из натурального камня сразу. В противном случае после укладки блоков из газобетона мраморный цоколь приклеивается к ним специальным термостойким клеем, либо закрепляется дюбелями (дюбель-гвоздями) с декоративными головками.

Верхняя плоскость выполненного постамента обязательно проверяется на горизонталь, как ДО, так и ПОСЛЕ оштукатуривания специальным цементным раствором, который наносится слоем в 10-15 миллиметров. На то место, куда непосредственно будет ставиться кассета, кладётся асбокартон или иной теплоизоляционный материал и лист кровельного железа. Место для установки чугунной топки выбирается так, чтобы между слоем теплоизоляционного материала и стенками топки оставалось свободное место для конвекционного обогрева, а имеющийся металлорукав (дымоход) позволял удобно и надёжно подсоединить топку к заранее выполненному в печной трубе отверстию. Возможен вариант, предусматривающий наличие дополнительных отверстий, через которые осуществляется обдув днища воздухом и его охлаждение. При этом воздух поступает из шестка.

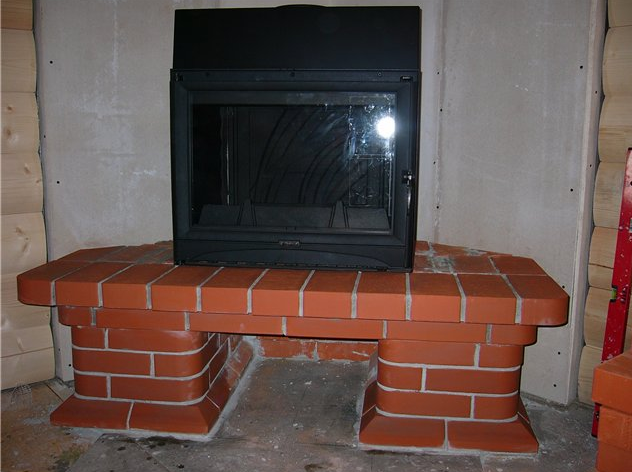

На готовый постамент устанавливается приобретённая топка. Поскольку она достаточно тяжёлая, выполнять указанную процедуру следует вдвоём. Опустив её на заранее положенные бруски, топку выравнивают по месту, после чего бруски вынимаются.

Дымоход в виде металлорукава выполнять необязательно. Его можно собрать, например, из металлических труб и сделать самостоятельным устройством. А не подключать к имеющемуся дымоходу. В зависимости от высоты трубы вашего дымохода существуют предельно разрешённые значения отклонения его от вертикали. До 5000 миллиметров они составляют до 45 градусов, более 5 метров – до 20 градусов.

После того, как дымоход соединит установленную топку с системой, предназначенной для удаления дымовых газов, приступают к монтажу основания и боковой облицовки каминной полки. Если основание было выполнено из газобетонных блоков, по его периметру дополнительно устанавливаются стальные уголки, которые следует сварить между собой на внешних углах камина. Основанием могут служить и блоки из бетона. Но и в этом случае требуется установка по углам опорных брусков.

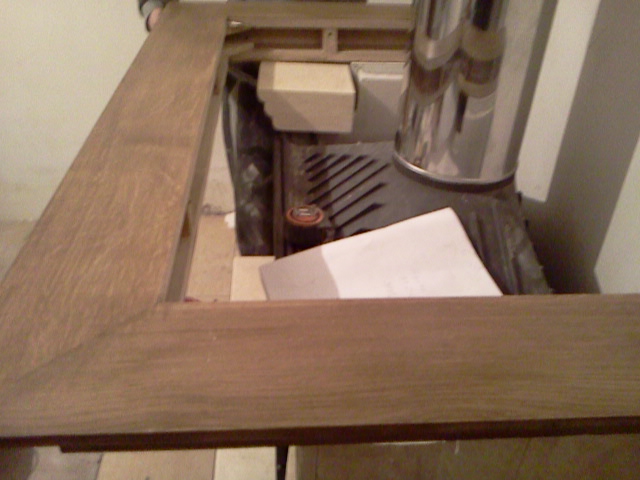

На специальных марках термостойкого клея поверх основания кладутся мраморные плиты, являющиеся декоративным оформлением каминной полки. До того, как клей высохнет полностью (смотри в инструкции к приобретённому клею), наклеенные мраморные плиты следует стянуть с основанием каминной полки с использованием струбцин, предварительно подложив прокладки.

Каркас для внешней обшивки можно выполнить различными способами. Но любой из выбранных вариантов должен позволять выполнить простое закрепление обшивки и теплоизоляции. Одно из возможных решений – сборка каркаса из дюралевых уголков, либо тонкостенных металлических профилей, на которые в дальнейшем крепятся листы гипсоволокна или гипсокартона. Для этих целей используются саморезы по металлу, имеющие длину 25 миллиметров.

Выполнив монтаж каркасной конструкции, переходят к установке системы опускания и подъёма защитного стекла топки (в нашем варианте оно перемещается в вертикальной плоскости). В зависимости от выбранного вами типа конструкции и вида используемого в ней механизма монтаж следует проводить в соответствии с прилагаемой инструкцией.

После того, как механизм отрегулирован, крепят теплоизоляцию. Нет смысла напоминать, что она изготавливается из негорючих материалов. В нашем случае использована базальтовая вата. Обращённую к топке сторону матов необходимо фольгировать для того, чтобы отражать лучистое тепло.

Заключительным этапом работы будет декоративная отделка конструкции.
