Вспомогательные материалы (гидроизоляция, теплоизоляция, металлоизделия)
Говоря о вспомогательных материалах, используемых при кирпичной кладке отопительных приборов, в первую очередь следует остановиться на профилях стальных. Они имеют различную прочность и форму и визуально представляют собой:
- Полосы различной ширины и толщины прямоугольного сечения;
- Стержни, имеющие разные диаметры;
- Обручная полоса (пачечная), толщина которой колеблется в диапазонах 0,9 –
3,5 мм, а ширина, соответственно, 12 – 100 мм. Толстая полоса чаще всего используется для того, чтобы изготовить лапки к печным дверкам различного назначения и конструкции, которые обеспечивают лучшее их закрепление в кирпичной кладке.
Листы кровельные – оцинкованные или обычные. Имеют различную толщину. Применяются для того, чтобы изготовить футляр для печи, предтопочный лист, коробку водогрейную, печные приборы и посуду в ассортименте (при условии, что её нет в продаже). Для примера: шкафы духовые выполняются из чёрного металла толщина которого не менее
Проволока стальная – главное назначение – закрепление печных труб и изразцов. Наиболее предпочтительная толщина – от двух до трёх миллиметров. Чтобы проволока стала более мягкой, её предварительно обжигают.
Гвозди – используются в качестве штырей и в проволочной кладке. Наиболее востребованы гвозди, имеющие длину 100 –
Профиль стальной фасонный (фигурный) – в первую очередь используется при выполнении основания под камины и печи, для поддержания и вязки кирпичной кладки и т.д. Двутавровая балка и швеллер поступают в продажу под номерами, которые обозначают размеры указанного профиля по его высоте. Применение изделий, выполненных из указанного материала, будет рассмотрено ниже в привязках к конкретным конструкциям печей.
Уголок стальной – поставляется в двух видах: равнобокий и разнобокий. Размеры уголка указываются 3-мя цифрами. Первые две – ширина полки. Третья – толщина уголка. Например: 40*40*3 – равнобокий, 50*25*3 – разнобокий.
Материалы теплоизоляционные – используются для того, чтобы уменьшить теплопроводность конструкции. Снижают количество передаваемого тепла от частей печи, нагревающихся в процессе сгорания топлива, к тем частям, которые к ним прилегают. Указанные материалы подразделяются на:

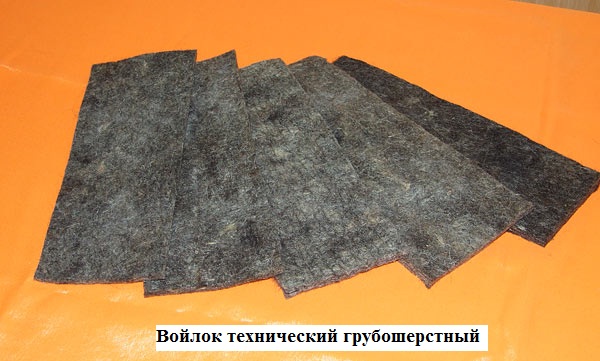

Войлок строительный- выполненное из отходов шерсти (грубой) полотнище, средняя толщина которого составляет

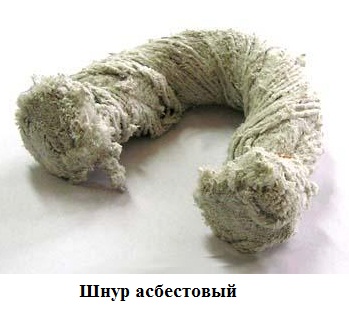

Асбест – теплоизоляционный минерал. Негорючий, долговечный. Имеет низкую теплопроводность. Выпускается шнуром или листами. Как правило, укладывается между печной кладкой и устанавливаемыми в ней печными приборами. При добавлении асбеста в портландцемент прочность последнего весьма значительно возрастает.
Трубы асбоцементные – изготавливаются из смеси асбестовой крошки с цементом, которую затем подвергают специальной обработке (формуют и сушат). При кладке печей и каминов используют, как правило, трубы диаметрами 125 –
Для их соединения используют специально для этих целей выпускаемые муфты асбоцементные. Трубы, выполненные из указанного материала, используют при внутренней облицовке дымоходов, которые располагаются в стенах из кирпича; при обустройстве дымоходов на чердаках и над кровлей здания. В целях утепления такие трубы обкладывают кирпичом или штукатурят.
Трубы керамические (гончарные). Подобные трубы, совместно с асбоцементными, используют для обустройства воздушных каналов и дымовых труб. Изготавливаются с использованием огнеупорной глины лучших сортов. Затем изделие подвергается обжигу и внутренней глазуровке. Выпускаются трубы длиной 350 –

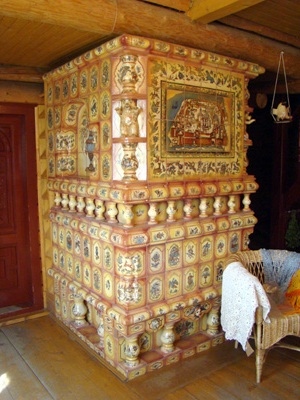

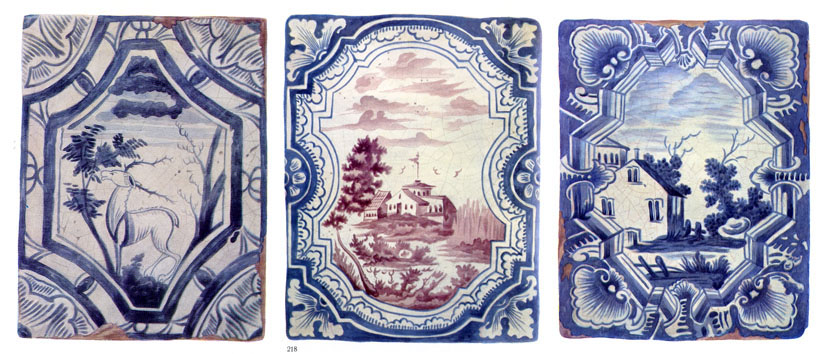

Кафель (изразцы) – указанный отделочный материал используется для чистовой отделки каминов, печей и домашних варочных плит. Конструктивно он представляет собой прямоугольную пластину, внешняя сторона которой обработана специальным образом (глазурью) и так называемую румпу – коробку определённой конструкции, в стенках которой предусмотрено два отверстия для штырей. За указанные штыри специальным образом (с использованием проволоки) изразцы крепятся к поверхности печи и между собой. Стабильность крепления достигается за счёт того, что проволока после выполнения крепления вмуровывается в кладку.
По своему назначению существующие изразцы делятся на: прямые (стенные), которыми облицовываются основные стенки отопительного прибора; угловые (соответственно, для облицовки углов) и фасонные. Последними изразцами облицовываются выступающие части конструкции.
По форме изразцы принято подразделять на:
Гладкие или лицевые;
Закладки или цокольные;
Выступающие;
Уступовые;
Листовые или венцовые;
Полочные4
Карнизные.
Существует определённое количество стандартных размеров изразцов. Изразцы прямые имеют следующие размеры: 200*200*45 и 220*220*50. Изразцы прямоугольные, иначе именуемые рустика поставляются со следующими габаритами – 205*130*45. Изразцы угловые имеют следующие размеры: 200*200*100*45 и 220*220*110*50. Здесь первые две цифры характеризуют одну из сторон, две последние – другую.
Внутрь румпы в процессе кладки закладывают мелкий печной кирпич, кирпичный щебень и раствор.
Толь и рубероид – указанные материалы относятся к группе гидроизоляционных. В основном применяются для прокладки фундаментов под отопительные приборы, для защиты последних от влияния грунтовых вод. Рекомендуемые способы укладки – на мастику. Толь кладётся на дёгтевую, а рубероид – на битумную.
