Универсальная печь-камин ЗК 19. Последний штрих.
На этом снимке варочная камера уже перекрыта парой рядов кирпича. На фото видно, что внизу справа установлена задвижка.
Выполнить над варочной камерой колпаковую конструкцию в полном объёме не получилось, так как плита была приподнята на 3 ряда кладки, а высота самой варочной камеры, по просьбе заказчика, была дополнительно увеличена до
Поэтому вместо колпака получился своеобразный горизонтальный канал, который огибает трубу.
На указанной фотографии хорошо просматриваются печная и каминная задвижки (вверху) и задвижка прямого хода (внизу справа). В следующем ряду печь будет перекрываться сверху.
Печь перекрыта. Хорошо виден сформированный дымоход (260*260).
В связи с нехваткой денежных средств, принято решение выполнять дымоход не в шесть (как рекомендует Кузнецов) а в пять кирпичей.
До начала работ заказчик предупреждён о том, что подобное изменение не позволит ему одновременно пользоваться печью и камином, так как в таком случае весьма высока вероятность попадания дыма в помещение.
Кладка на втором этаже и в чердачном помещении выполняется с использованием кирпича, изготовленного в Улан-Удэ. По завершению работы планируется облицевать его плиткой.

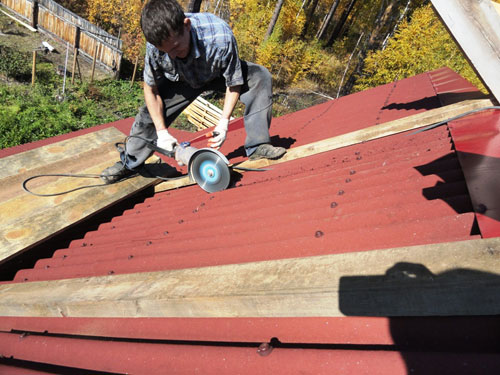

Кладку дымохода мастер выполнял с помощником. На этом фото он режет отверстие в кровле под проход трубы.

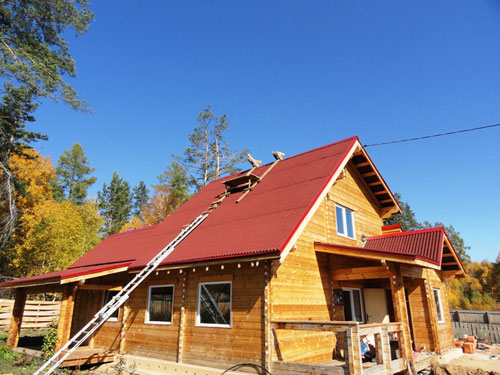

На данной фотографии обратите внимание на зацепы, которые крепятся за конёк кровли, а также рабочую площадку мастера, с которой удобно выполнять кладку трубы.

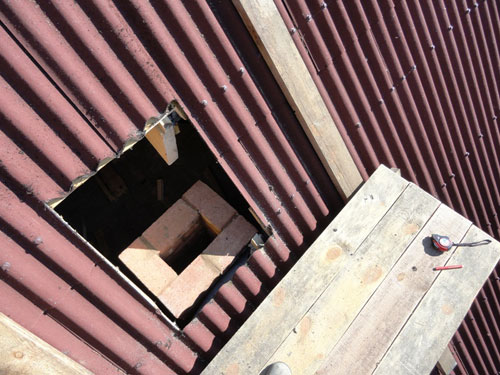

А так выглядит труба с площадки.
Это приобретённый для трубы дефлектор.
А так выглядит готовая труба дымохода.
Крупным планом - полка для спичек.
Первая пробная топка выложенного камина.

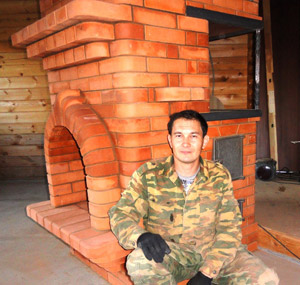

Вторую пробную выполняли в печи и камине одновременно. Тяга отличная. Мастер на фоне собственноручно выложенной печи.
В завершение посмотрите небольшое видео о нюансах кладки.
