Универсальная печь-камин. Фотосессия кладки

При кладке этой модели печи за основу была взята конструкция печи ОВИК ЗК 19, разработанная И.В.Кузнецовым. Печь клал мастер-печник из Иркутской области Александр Залуцкий.

Первоначальный вид печи и её порядовки, приведены в начале статьи. Как выглядит то, что получилось, можно увидеть на рисунках 6 – 9.

В базовый проект, с учётом конкретного места кладки и просьбы заказчика были внесены следующие изменения:

• Проект был развёрнут зеркально таким образом, чтобы топка оказалась с противоположной стороны;
• В связи с тем, что полы в кухне по месту кладки приподняты на 200 миллиметров по отношению к уровню полов в остальных помещениях, уровень варочной плиты пришлось поднять на три ряда кладки.
• Размер топочной дверки был увеличен до 280 миллиметров по просьбе заказчика;
• Варочную камеру, по его же просьбе, сделали открытой с лицевой и торцевой стороны. Это было выполнено для того, чтобы добавить освещения помещению кухни, так как в последнем нет окон.

В связи с ограничением бюджета суммой в 90.000 рублей высококачественный витебский кирпич пошёл только на кладку внешних стен (её наружный периметр). Остальное выкладывалось с использованием рядового кирпича, произведённого в регионе.

На указанном фото видно визуальное отличие заготовленного витебского (один поддон) и Улан-удинского (два поддона) кирпича.

Для кладки углов печи-камина и полочек использовался специальный витебский кирпич, выполненный в заводских условиях с радиусным закруглением одного из углов.

До начала работы у витебского кирпича болгаркой была снята фаска.

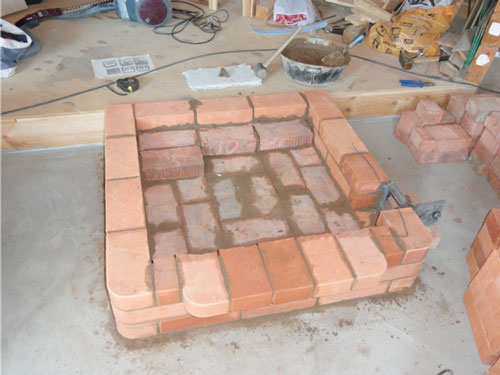

Затем началась собственно кладка. Было выложено основание и три следующих ряда.

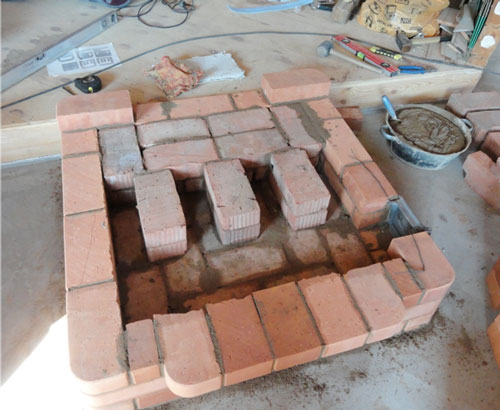

Далее проведено заполнение внутренних пустот.

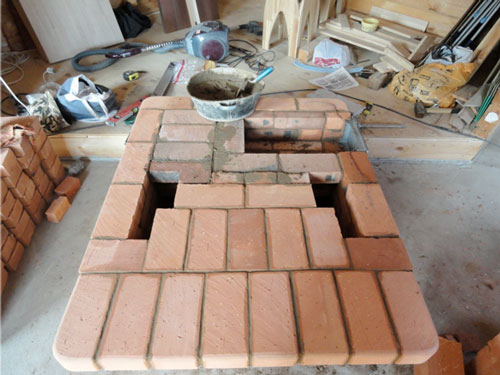

Кладка пода камина.
