Камин с металлическим дымосборником и отопительным щитком

Вашему вниманию предлагается проект конструкции печи-камина, имеющей дымосборник и подключённой к отопительному щитку. Она состоит из небольшого основания, выложенного из кирпича, металлического дымосборника, единой конструкции печи-камина и отопительного щитка.

Для возведения изделия указанной конструкции потребуются следующие материалы и печные приборы:

Обычный красный кирпич (в расчёт не включены материалы на изготовление фундамента и трубы) – 200 штук;

Кирпич шамотный (огнеупорный) – 35 штук. При невозможности приобретения шамотного кирпича, его можно заменить отборным красным ;

Песок и глина обыкновенная – (8-10) и (4-5) вёдер соответственно;

Цемент – ½ ведра;

Металл листовой для изготовления дымосборника – 1 кв.м;

В том случае, если планируется изготовление каркасного дымосборника, потребуется стальной уголок сечением 20*20 толщиной 2 и длиной 4000 миллиметров;

Лист предтопочный – 0.4 кв. м;

Наборная колосниковая решётка L-300 миллиметров – одна;

Задвижка дымовая размерами 140*140 – две;

Дверка топочная - 140*130

Дверка прочистная – 130*130 – одна;

Дверка поддувальная 130*130 – одна;

Вьюшка диаметром 140 миллиметров – одна;

Дверка вьюшечная 130*180 – одна.

Печь, конструктивно объединённая с камином, это достаточно компактная и весьма экономичная конструкция. Показатель теплопроводности конструкции, которая рассматривается в настоящей статье, составляет от 900 до 1100 Вт. Изделие предназначено для эксплуатации в режиме одной топки в сутки. В нашем варианте камин оснащён дымосборником. Выполненным из металла и подключённым щитком отопительным.

Площадь указанной конструкции – 0,5 кв.м (750*750). Общая масса комплексной печи-камина составляет свыше одной тонны, поэтому под неё предварительно выполняется отдельный фундамент. Бутобетонный или чисто бетонный. Глубина рекомендуемого заложения: 800 – 1000 миллиметров. Придонная песчаная подушка – 200-300 миллиметров. Не забываем уложить поверх фундамента два ряда гидроизоляции (рубероид или толь).

Перед каминным топливником в нашем варианте выполнена площадка, выложенная кирпичом «на ребро».

Рекомендуется до начала кладки тела камина предварительно выложить его «насухо». При этом выполняется селекция и предварительная подгонка кирпича. Данные подготовительные мероприятия положительно скажутся в дальнейшем на прочности и качестве возводимой конструкции. После завершения предварительного этапа конструкция разбирается, затем кладётся на раствор.

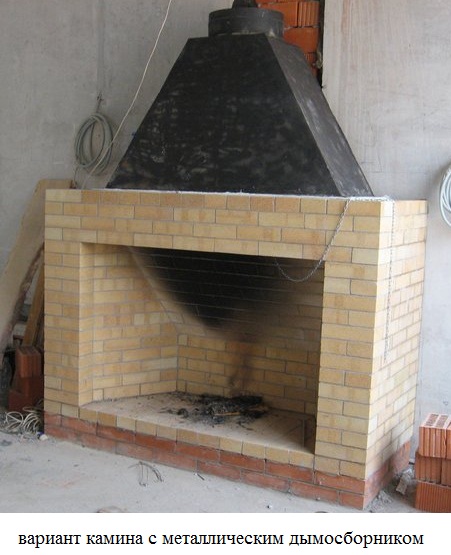

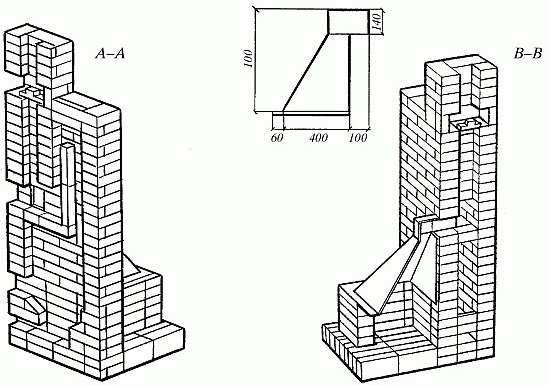

В нашем варианте дымосборник был выполнен из латуни (можно заменить её красной медью). На уровне третьего ряда кладки камин подключается к отопительному щитку (смотри левый вертикальный разрез) печи. Для того чтобы дымосборник было удобнее подсоединять, его следует немного изогнуть. Для герметизации образующегося в месте соединения стыка применяется асбестовый шнур или глина, в которую добавляется стеклоткань, либо асбестовая крошка.

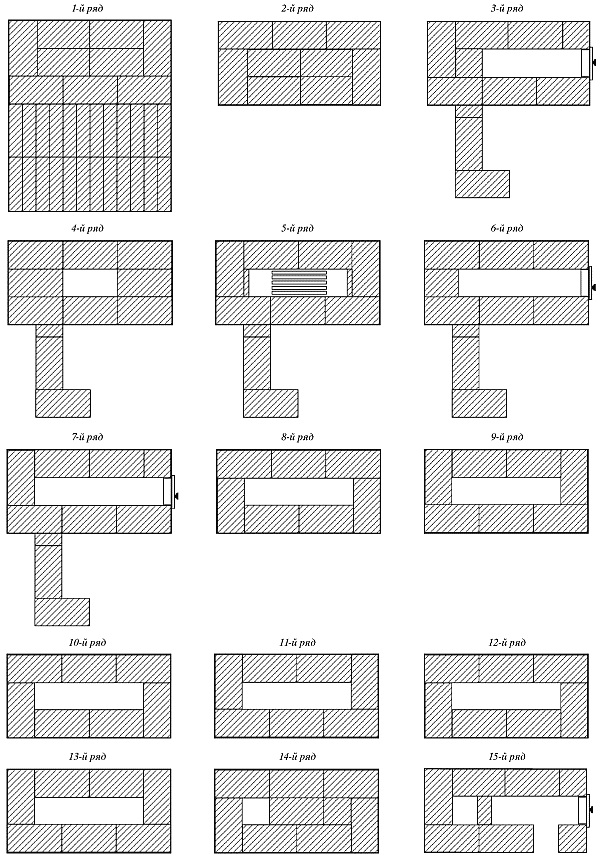

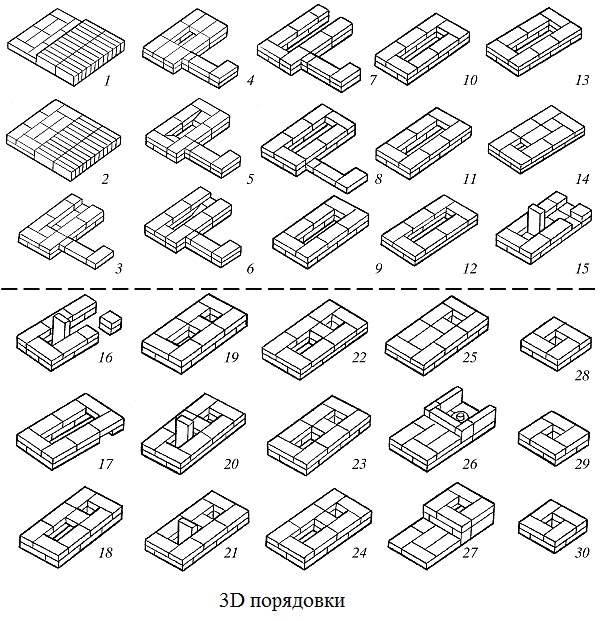

1 ряд, 2 ряд – кладка ведётся целым кирпичом;

3 ряд – ставится дверка поддувальная (с опорой на 2 ряд);

4 ряд – формируется зольная камера;

5 ряд – укладывается решётка колосниковая (не забываем о 10 миллиметровом зазоре для компенсации разницы в величинах коэффициентов температурного расширения кирпича и чугуна);

6 ряд – устанавливаются дверка топливника и решётка колосниковая;

7 ряд – завершение кладки стен камина. укрепление дверки топливника;

8 ряд – выполняется перекрытие топочного отверстия;

9 ряд – кирпич подрубается на 20-30 миллиметров для установки чугунной варочной поверхности;

9-13 ряды – формирование топливника. Внимание качеству перевязки швов;

14 ряд – выполняется перекрытие топливной камеры (кирпич плашмя кладётся на опорные уголки и полосовое железо). Остаётся не перекрытым только один газовый канал;

15 ряд – установки прочистной дверки;

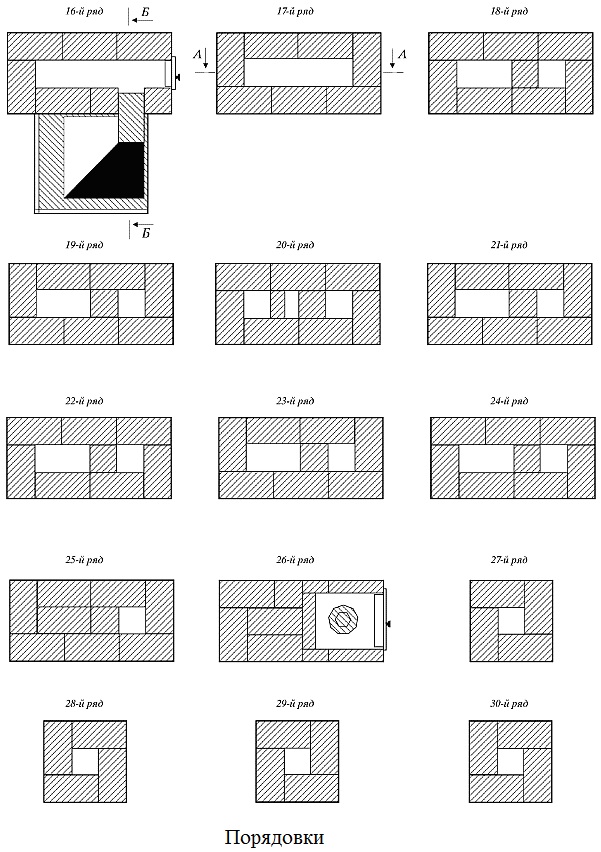

16 ряд – установка дымосборника и подсоединение его через каминную задвижку к щитку отопительному;

17 - 24 ряд – формирование каналов щитка отопительного (вертикальных);

25 ряд – перекрывается отопительный щиток. Остаётся не перекрытым только один дымовой канал – выходной;

26 ряд – установка вьюшки, имеющей вьюшечную дверку;

27 ряд – завершение кладки перекрыши печи, формирование трубы дымовой.

Дымоход и труба у печи и камина единые. Внутреннее сечение – 140*140.

В порядовку могут вноситься определённые изменения по желанию заказчика, либо обусловленные наличием несколько иной фурнитуры.

Через потолочное перекрытие проход выполняется с обустройством кирпичной разделки (380 миллиметров).

После выполнения кладки, её следует подсушить. Для этого выполняется несколько коротких по времени топок. На время топки печи следует открыть печную заслонку, камина – обе заслонки.
