Угловая садовая печь конструкции Н.Бубнова

Конструкция указанной садовой печи разрабатывалась с таким расчетом, чтобы кроме приготовления пищи данная печь могла обогреть небольшое помещение кухни или садовую беседку.

Чтобы выложить печь указанной конструкции вам потребуется:

кирпич, включая тот, который пойдёт на кладку противопожарного отступа – 750;

песок – 80 вёдер;

цемент – один мешок;

глина – 25 вёдер;

уголок металлический 30*40*2500;

уголок металлический 40*40*5000;

дверка поддувальная 140*250;

дверка топочная 210*250;

решётка колосниковая 200*300;

плита чугунная 410*390;

задвижка 200*250;

задвижка 200*300;

проволока диаметром 2-3 миллиметра обожженная – 6 метров;

колпак для трубы с размером посадочного места 520*520;

лист асбестовый.

Необходимый противопожарный отступ выполняется в виде изолированного воздушного канала между стеной кухни и выкладываемой печью. Через расположенные снизу вентиляционные окошки сюда поступает воздух холодный, а через верхние выходи воздух тёплый.

Если стенки кухни изготовлены из материалов не подверженных воздействию огня, то эту стенку можно не выкладывать. Однако ход, в любом случае, следует оставить, т.к. в дальнейшем его можно будет использовать для дополнительного обогрева кухни. Печь указанной конструкции возводится на предварительно выполненном фундаменте.

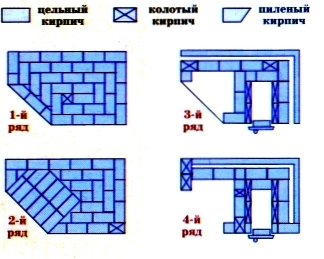

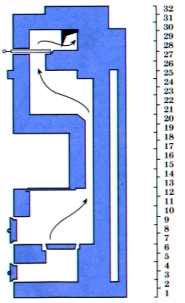

Первые два ряда кладка – сплошная. В третьем ряду закладывается воздушный канал и вентиляционные отверстия. С этого ряда также начинается дровница и зольная камера.

Ряд 4. Здесь выполняется перекрытие вентиляционных окошек. Пятым рядом заканчивается дровница. Перекрываем её так же, как остальные проёмы. Устанавливаем разнополый уголок (меньшей стенкой вверх), который будет служить опорой кирпичам перекрыши. Для того чтобы полки встали хорошо, в планируемых местах их установки выбираем желоба в кирпиче.

Ряд 6. Устанавливается колосниковая решётка топливника. Чтобы удобнее было выполнять монтаж, кирпич боковой укладывается таким образом, чтобы колосники между ними проходили свободно. Колосниковая решётка устанавливается таким образом, чтобы её верхняя поверхность была заподлицо с подом. Для этого на кирпичах передней и задней стенки выбираются четверти. В одиннадцатом ряду аналогично выполняется установка колосниковой решётки топки мангала. Просто там четверти выбираются на боковых стенках.

Ряды с 7 по 10. Выполняется декоративный уступ на передней стенке, заглублённый на 50 миллиметров. В двенадцатом ряду (топка) устанавливается плита. По возможности её следует выдвинуть вперёд. Ряды 12 и 13 (топка мангала) выполняется закладка дальнего угла. Параллельно стенке передней возводимой конструкции выкладывается кирпич, специально для указанной цели выпиленный. В дальнейшем они будут использоваться как опоры для шампуров (фотографии угловых каминов здесь).

Ограничивающие сзади варочную нишу кирпичи ряда 13-го, лежат краем на плите и образуют дымоход. Ширина последнего не может быть менее 70 миллиметров. Остальные кирпичи, которыми ограничивается варочная камера, тоже лежат на плите. Чтобы кирпич не зажимал варочную поверхность, в каждом из них выбирается уступ. Точно таким же образом обрабатываются задние кирпичи.

С 21-го по 23-ий ряды. Передняя (лицевая) стенка мангала снова выкладывается с незначительным уступом. При кладке рядов 24-го и 27-го выполняются вентиляционные окошки, затем воздушные ходы перекрываются.

Начиная с 32-го ряда, кладётся дымовая труба, высота которой прямо зависит от высоты крыши вашей кухни. Сверху для защиты конструкции на печь надевается колпак. Проход трубы через кровлю мы уже рассматривали ранее.
