Печь барбекю В.Гудкова

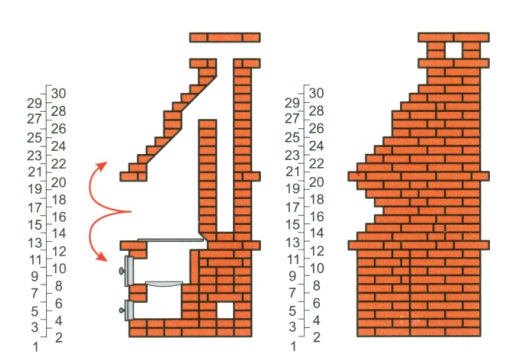

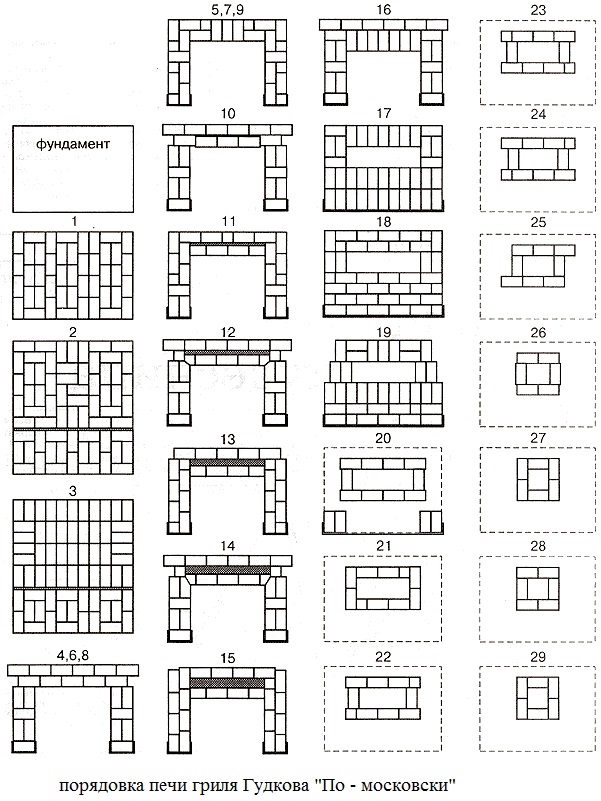

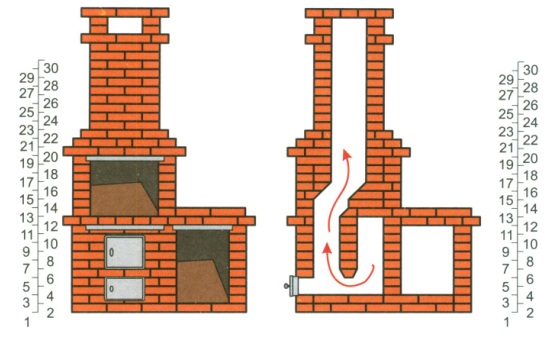

Эта конструкция не просто функциональное устройство для приготовления пищи, но и украшение дачного участка. Приведённые в настоящей статье порядовки и вертикальные разрезы дают возможность не просто детально разобраться в конструкции, но и сложить такую печь самостоятельно.
В данной конструкции мастеру удалось органично объединить открытый камин, площадка которого может использоваться в качестве гриля или барбекю, с одной стороны. И чугунную плиту, имеющую только одну конфорку, которая работает при эксплуатации данного сооружения в режиме печи отопительно-варочной.
Для того чтобы возвести на своём участке такое сооружение, вам понадобятся расходные материалы и следующие печные приборы:
Варочная плита на одну конфорку 420*500 – одна;
Решётка колосниковая 300*200 – одна;
Решётка – мангал (если пожелаете);
Шибер поворотный 270*140 – один;
Дверка прочистная 140*140 – одна;
Дверка поддувальная 14*140 – одна;
Дверка топочная 250*270 – одна;
Лист металла для колпака 500*600 – один;
Уголок стальной 32*32*500 с толщиной стенки, равной
Уголок стальной 32*32*600, имеющий стенки аналогичной толщины, – шесть;
Шнур асбестовый диаметром
Проволока, желательно стальная, двухмиллиметрового диаметра –
Кирпич красный, либо огнеупорный – 465;
Цемент (талюм) огнеупорный –
Песок речной – 0,3 куб.м;
Песчаник – 6,5 кв.м.
До того, как приступить к кладке, желательно предварительно выложить барбекю насухо. Если планируется, что она будет стоять под навесом, то для кладки можно использовать печную глину. Если печь будет собираться на открытом месте, то заданное в порядовках сечение дымохода 270*140 следует поменять на большее: 270*270 или 400*140.
Размер фундамента под конструкцию: 1370*980.
