Самодельные металлические печи для бань
Продолжаем беглый обзор народного творчества. Вашему вниманию предлагается ещё несколько достаточно любопытных конструкций стальных печей – каменок, которые можно рассматривать в качестве полноценной альтернативы печам заводского изготовления.
Простая печь с высокой эффективностью
Изготовлена указанная конструкция из материала, в прямом смысле слова «валяющегося под ногами», особенно по обочинам междугородных трасс или на задних дворах автобаз. Это колёсные обода (в нашем варианте – от ЗИЛ – 130). Они имеют наиболее подходящие для указанных целей размеры (диаметр – 500 миллиметров, высота – 250 миллиметров) и великолепную толщину в 7 миллиметров.
Для изготовления данного отопительного устройства потребуется четыре обода. У двух приварены специальные диски с рядом отверстий, два других не имеют дна. Ещё нужно будет подобрать пару толстостенных труб из стали, длиной 500 – 600 миллиметров (с толщиной стенки порядка 5 – 6 миллиметров) и 60 обычных красных кирпичей. Из печных приборов понадобятся задвижка и две дверки: топочная и поддувальная.
При сгорании топлива максимальные температуры фиксируются в нижней и средней части топки. Поэтому их следует выложить шамотным (или отборным красным) кирпичом, обладающим приличной теплоёмкостью. Топка печи выкладывается на глинопесчаном растворе в пол кирпича. Размеры топливника – 625*625.
Сверху на топке устанавливается конструкция, выполненная из двух ободов. Нижний не имеет дна, а верхний своим дном обращён к топке. По внешней кромке они сварены сплошным швом.
По центру верхнего обода к нему сверху приварена труба, а имеющиеся в нём боковой паз и отверстия заварены специальными стальными вкладышами, толщина которых должна быть не менее 5 миллиметров. Стальными прутками к ободу нижнему приваривается отражатель, который представляет собой диск из стального листа, имеющего толщину 5 миллиметров. Диаметр отражателя на 120 миллиметров меньше чем внутренний диаметр обода, к которому он приварен. Указанный элемент конструкции необходим для того, чтобы изменять направление движения отводимых газов, за счёт чего возрастает теплоотдача первого обода и днища второго обода, в который укладываются камни. Лучше сделать отражатель вогнутым.
Третий обод с установленным рассекателем обеспечивает дополнительную теплоотдачу. Для его крепления к днищу приваривается четыре прутка, которыми он опирается на обод два. Все отверстия третьего обода, кроме расположенного в центре, завариваются вкладышами толщиной от 4 миллиметров. В средней части приваривается кожух, внутренний диаметр которого больше наружного диаметра первой трубы на 10 – 30 миллиметров. Во время сборки указанные пустоты забиваются глиной или асбестовым шнуром.
Рассекатель, показанный на другом рисунке, выполнен из четырехмиллиметровой стали. Между ободом и рассекателем оставлен зазор в 30 – 40 миллиметров. Четвёртый обод играет роль котла, в котором греется вода. Подобное расположение котла относительно каменки даёт возможность для эффективного отбора у проходящих газов аккумулированного ими тепла именно в средней части конструкции и, дополнительно, получать горячую воду. Ёмкость такого котла составляет почти 40 литров.
Дно котла выполнено из стали толщиной 4 миллиметра. В его центре прорезано отверстие, к которому, заподлицо с дном, приваривается труба. А к верхней части этой трубы приваривается стальная площадка, на которой затем выкладывается кирпичное основание дымовой трубы. Котёл при сборке устанавливается на третий обод. Меду ними выполняется прокладка из глины и асбестового шнура. В нижней части котла приваривается трубка с краном. Сверху котёл закрывает крышка, состоящая из двух съёмных половин из 2 миллиметрового дюраля.
После укладки первого ряда кирпичей, формирующих дымоход, устанавливается задвижка. Труба кладётся в 1,5 кирпича и имеет квадратное сечение. Это безопасно в пожарном отношении и упрощает установку нашей задвижки. Выше чердачного помещения труба выполняется из асбоцементной трубы, имеющей минимальный диаметр в 160 миллиметров.
Конструкцию можно сделать разборной. Возможный вариант установки – на втором рисунке.
Раздевалку и парную разделяет стенка, которая находится в непосредственной близости от печи. Поэтому для безопасности её следует выложить из кирпича (кладка выполняется на ребро на высоту до третьего обода). Поддувальная и топочная дверки выходят в раздевалку, а нижняя часть зольника - под доски пола парной (через специальное отверстие 60*130). Это позволяет эффективно вентилировать подпол.
Нижний обод в процессе топки разогревается практически докрасна. Для защиты людей от возможных ожогов ободы, первый и второй, с трёх сторон в шахматном порядке обкладываются кирпичом.
В тех случаях, когда баня эксплуатируется в режиме сауны, воду в котёл не заливают. На всякий случай пару вёдер с водой можно поставить с наружной стороны рядом с печкой, что не скажется на повышении влажности в парилке.
Печь имеет высокую топку и, при правильной сборке, хорошую тягу. Поэтому топить её можно даже сырыми дровами. При наружной температуре ноль градусов через час с момента растопки температура в парилке поднимается до 120 градусов!
Поддерживать такую температуру можно, подкладывая в печь по 3 – 4 полена. Хотите попариться с веником – не подкладывайте дров и через определённое время температура опустится до разумной.
Секционная печь для бани
Ещё один достаточно интересный вариант разборной металлической печи для бани. Перевезти и установить в нужном месте этот комплект может один человек. Ещё один плюс конструкции указанной печи – её можно разбирать для ремонта.
Три секции, непосредственно нагреваемые открытым пламенем и горячими газами, уже через полчаса (летом) позволяют направляться в парилку. Зимой потребуется несколько больше времени. Печь имеет 100-литровый водяной бак, что достаточно на любую семью.
Топка имеет кирпичную футеровку, что существенно увеличивает сроки её службы и повышает теплоёмкость. За счёт того, что боковые стенки прогреваются слабее, обеспечивается пожарная безопасность конструкции.
Стыки элементов конструкции, в целях предотвращения просачивания через них отводимых газов, уплотняются листовым асбестом. Чтобы гарантировать соосность установки элементов конструкции и бака к ним привариваются ограничители. Часть внутренней поверхности печи также можно обложить кирпичом. Дверка топки имеет с внутренней стороны экран, выполненный из 8-10 миллиметровой листовой стали.
Поскольку в зимнее время баня топится один раз в неделю, труба изнутри, за счёт оседающего на ней конденсата, покрывается инеем. В сильные морозы проходное сечение трубы может затянуть инеем полностью. В этом случае до начала топки необходимо предварительно её прочистить. Тем более что конденсат, при таянии, стекает внутрь печи и разрушает её конструкцию. Для того чтобы избежать возникновения указанных проблем, в трубе устанавливается заслонка, закрываемая после завершения сушки бани (выполняется после каждой помывки).
Для самостоятельного изготовления указанной конструкции потребуется:
- труба толстостенная длиной 350 и диаметром не менее 100 миллиметров – одна;
- дверка топки с экраном – одна;
- поддувальная дверка – одна;
- дверные навесы – четыре;
- защёлки и ручки для дверок (если последние изготавливаются самостоятельно);
- решётка колосниковая;
- металлический уголок сечением 50*50 и длиной 1300 миллиметров (для выполнения окантовки дверных проёмов) – один;
- металлический уголок сечением 35*25 длиной 1000 миллиметров (для выполнения пояска в корпусе каменки между кирпичами) – один;
- жаропрочный или отборный красный кирпич для футеровки;

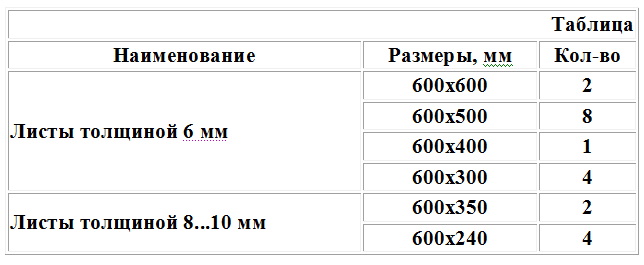

- детали из листовой стали (согласно таблице).
