Расположение труб над кровлей

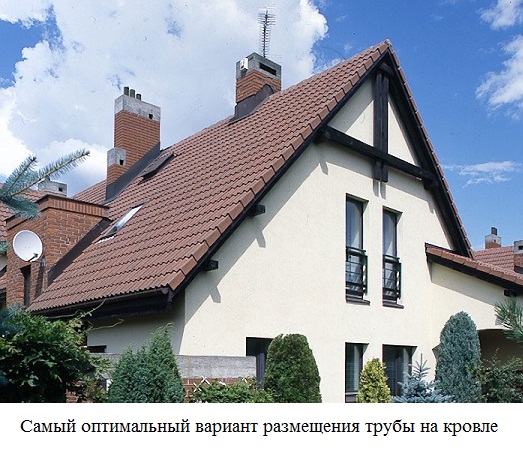

Занимаясь установкой дымовых труб, в первую очередь обращают внимание на то, чтобы они выходили над уровнем кровли по возможности максимально близко к коньку крыши. Высота, на которую верхний срез оголовка трубы должен превышать высоту конька крыши, прямо увязана с расстоянием до конька от места выхода трубы.

При использовании насадных труб обязательно учитывается место расположения печи в помещении. Та часть дымовой трубы, которая выведена над кровлей, находится под круглосуточным негативным влиянием внешних факторов. Именно поэтому опытные мастера рекомендуют выкладывать оголовок на известковом, цементно-известковом или чисто цементном растворе.

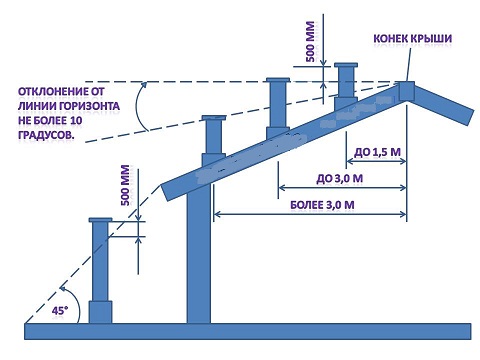

В тех случаях, когда расстояние от места выхода трубы до конька крыши (смотри рисунок) по перпендикуляру, который на плане проводится от точки выхода к коньку крыши, составляет менее 1500 миллиметров, то оголовок трубы выводится на 500 миллиметров выше конька. В том случае, если указанное расстояние колеблется в диапазоне 1500 – 3000 миллиметров, оголовок следует выводить на уровень конька. В любом случае требуется поднять верхний срез трубы над уровнем крыши на высоту не менее 1500 миллиметров.

Высокие деревья, имеющие густые кроны, и стены, которые находятся в непосредственной близости от точки выведения трубы, однозначно требуют нарастить ей стальной, либо асбоцементной трубой, чтобы избежать опрокидывания дыма сильным ветром.

Асбестовые трубы

Указанные изделия достаточно удобны в использовании. Они обладают небольшим весом, не имеют швов и демонстрируют достаточно высокую прочность. Всё это позволяет достаточно часто использовать асбоцементные трубы вместо труб кирпичных. Как правило, такие трубы устанавливаются на основаниях двух типов:

• Кирпичная кладка;

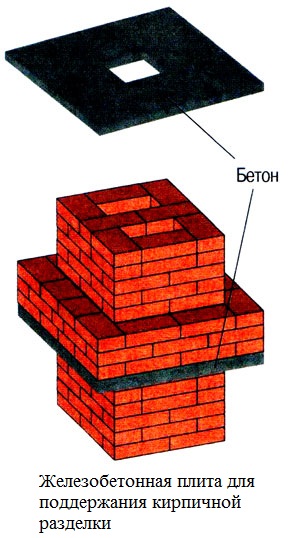

• Плита железобетонная (составная, либо монолитная). Такая плита имеет квадратную форму в плане и муфту (выемку) для установки в ней трубы.

При выборе диаметра трубы, которую вы собираетесь установить, следует руководствоваться следующим требованием – внутренняя площадь отверстия выбранной вами трубы должна быть равной площади дымового канала выложенной вами печи.

По краям бетонной плиты следует предусмотреть бортики для последующего изготовления распушки. Их высота должна позволять заполнить пустое пространство между ними и трубой наполнителем на требуемую высоту. В качестве последнего чаще всего используют шлакобетон, песок, землю и т.п. после установки по месту трубу следует прочно закрепить на чердаке. Причём выдра на такую трубу может выполняться не только квадратной, но и круглой формы, монолитной, либо состоящей из двух частей.

Под выдрой обязательно следует выполнить стандартный слезник. Для предотвращения сползания выдры и жёсткой её фиксации в определённом месте трубы под неё устанавливают специально изготовленную цементную муфту (либо обмазывают трубу толстым слоем раствора). Под монолитную выдру или штукатурный раствор на трубу наносятся лёгкие насечки. Верх плиты имеет определённый наклон, а шов между ней и трубой обязательно промазывается раствором (преимущественно цементным). На оголовке трубы крепится колпак или флюгарка.

Кроме видимых преимуществ, трубы из асбеста обладают определёнными недостатками. Основным из них является их тонкие стенки. Быстро нагреваясь, они также быстро остывают, что приводит к появлению конденсата. Чтобы устранить вероятность возникновения последнего, асбестовые трубы утепляют по всей высоте. Как на участке, проходящем по чердаку, так и в части, поднимающейся над кровлей.

Утепление труб

Для того чтобы утеплить трубы. В настоящее время применяется несколько технологий. Основными из них являются:

Оштукатуривание – кирпичные трубы, выложенные вами, подлежат периодическим осмотрам. При выявлении неисправностей ремонт следует выполнять незамедлительно. После завершения ремонтных работ поверхность труб покрывается штукатурным раствором (известково-шлаковый, с незначительным добавлением цемента). Раствор наносится слоем не более 50 – 70 миллиметров. Шлак, входящий в раствор, необходимо предварительно просеять и промыть. Величина его оставшихся зёрен не должна быть более 5 миллиметров.

Чтобы такой слой хорошо держался на поверхности трубы, её предварительно армируют специальной сеткой, либо проволокой. Арматура должна отстоять от поверхности трубы на 20 – 30 миллиметров. Применяется проволока, имеющая толщину от 5 до 10 миллиметров. Витки проволоки располагаются с шагом в 10 миллиметров, затем оплетаются проволокой, имеющий меньший диаметр. Причём витки последней наносятся с шагом в 15 – 20 миллиметров.

Перед тем, как нанести штукатурный раствор, следует предварительно смочить поверхность трубы водой. Затем выполняется обрызг (наносится тонкий слой достаточно жидкого раствора), затем собственно грунт и накрывка, которая, как правило, выполняется в несколько слоёв тестообразного раствора (3 – 5). Слой, который наносится последним, тщательно ровняется и затирается. После высыхания нанесённого раствора выполняется контроль качества его нанесения. Если в процессе контроля выявлено наличие трещин, то трубу следует расшить и выполнить процедуру ещё раз. После этого трубу отделывают набело, то есть покрывают известковой или меловой краской.

Облицовка шлакобетонными плитами – Первоначально изготавливается требуемое количество плит нужного размера толщиной порядка 40 – 50 миллиметров. Иногда для прочности их ещё и армируют. В процессе облицовки данные плиты крепятся проволокой, после чего швы между ними проходят гипсовым раствором.

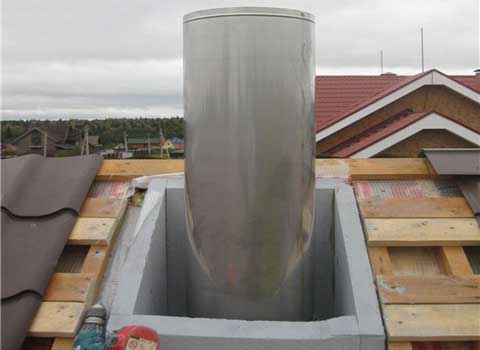

Облицовка плитами из железобетона – такие плиты армированы изначально и имеют стандартную толщину порядка 20 – 25 миллиметров. Их размер выбирается таким образом, чтобы после завершения монтажа между плитами и внешней стороной трубы оставалось пустое пространство в 50 – 70 миллиметров со всех сторон. В процессе установки такие плиты также скрепляются проволокой, а после завершения монтажа образовавшееся свободное пространство засыпается негорючими сущими материалами, имеющими высокие теплоизоляционные свойства (шлак, керамзит и т.п.).

Закрытие щитами – указанные изделия являются каркасами, выполненными из дерева (тёс необходимой длины). Их ширина определяется так, чтобы после установки получить расстояние от стенок трубы до каркаса в 100 – 120 миллиметров. Щиты облицовываются шифером, затем поворачиваются облицованной стороной к трубе и фиксируются между собой. Образовавшиеся при этом швы тщательно промазываются. Верхний (находящийся под кровлей) обычно закрывают плитками из бетона или гипса. Щели тоже промазывают, а свободное пространство между стенками щитов и трубой заполняется теплоизоляционными материалами.

При выполнении профилактических осмотров данный каркас снимается. Асбоцементные трубы утепляются точно таким же образом. Независимо от типа материала, использованного для утепления, состояние труб требуется регулярно контролировать и незамедлительно устранять все выявленные дефекты.
